12.2 HFSS差分信號分析之創建帶狀線差分對模型

    創建材質為銅的差分信號線模型和材質為 FR4 的介質層模型，并定義設計變量 W 和 S 分別表示差分信號線的線寬和線間距。

    12.3.1 設置默認的長度單位

    設置當前設計在創建模型時使用的默認長度單位為密耳。

    從主菜單欄選擇【Modeler】→【Units】命令，打開如圖 12.4 所示的“模型長度單位設置”對話框。在該對話框中，Select units 項選擇單位 mil，然后單擊按鈕，退出對話框，完成設置。

圖 12.4 “模型長度單位設置”對話框

    12.3.2 建模相關選項設置

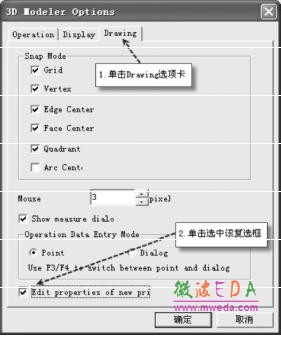

    從主菜單欄中選擇【Tools】→【Options】→【Modeler Options】命令，打開 3D Modeler  Options 對話框，單擊對話框中的 Drawing 選項卡，選中 Drawing 選項卡界面的 Edit properties of new primitive 復選框，如圖 12.5 所示。然后單擊按鈕，退出對話框，完成設置。

圖 12.5 3D Modeler Options 對話框

    12.3.3 創建差分信號線模型

    創建一個頂點位于坐標（0，9，0.35），長、寬、高為100、6、0.7 的長方體模型作為差分對的一根信號傳輸線，指定其材質為銅，命名為Trace1。然后，通過復制操作創建 差分對的另一個信號傳輸線，二者平行位于 xOy 平面內，間隔為 18 密耳。

    1．創建差分對的第一根信號線 Trace1

    （1）從主菜單欄選擇【Draw】→【Box】命令，或者單擊工具欄的 按鈕，進入創建長方體模型的狀態。在三維模型窗口的坐標原點位置單擊鼠標左鍵，確定模型的第一個點；然后在 xy 面上移動鼠標光標，在繪制出一個矩形后，單擊鼠標左鍵確定第二個點；最后沿著 z 軸方向移動鼠標光標，在繪制出一個長方體后單擊鼠標左鍵確定第三個點。此時，彈出長方體“屬性”對話框。

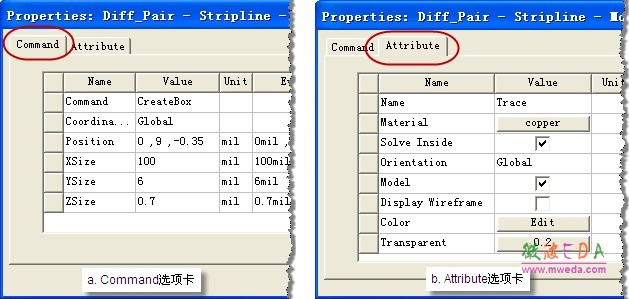

    （2）單擊對話框的 Command 選項卡，在 Position 項對應的 Value 值處輸入長方體的頂點坐標（0，9，0.35），在 XSize、YSize 和 ZXize 項對應的 Value 值處分別輸入長方體的長、寬和高：100、6 和 0.7，如圖 12.6（a）所示。

    （3）單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入長方體的名稱 Trace1，設置Material 項對應的材料為 copper，設置 Color 項對應的模型顏色為銅黃色，設置 Transparent 項對應的模型透明度為 0.2，如圖 12.6（b）所示；然后單擊對話框的按鈕，完成設置，退出對話框。

圖 12.6 “屬性”對話框

    （4）按下快捷鍵 Ctrl+D，適合窗口大小全屏顯示上面所創建的模型，如圖 12.7 所示。

圖 12.7 創建的 Trace1

    2．通過鏡像復制操作創建差分對的另一根信號線 Trace2

    （1）單擊選中 Trace1。

    （2）從主菜單欄選擇【Edit】→【Duplicate】→【Mirror】命令，或者單擊工具欄的按鈕，進入鏡像復制操作狀態。

    （3）以經過坐標原點的 xOz 面作為鏡像面復制信號線 Trace1。在用戶界面底部狀態欄輸入 鏡像面中某一點的坐標，這里取坐標原點，即在狀態欄 X、Y、Z 對應的文本框中分別輸入 0，0 和0，單擊回車鍵確認；接著在狀態欄 dX、dY、dZ 對應的文本框中分別輸入 0，1 和 0，確定 鏡像面法線方向為沿著 y 軸方向，再次單擊回車鍵確認。狀態欄的輸入狀態如圖 12.8 所示。

圖 12.8 狀態欄的坐標輸入

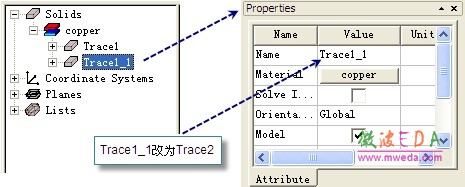

    （4）此時會彈出復制物體的屬性對話框，直接單擊按鈕，即通過復制操作創建了第二根信號線的模型，該模型自動命名為Trace1_1。展開操作歷史樹 Solids 節點，再展開 Solids 節點下的copper 節點，單擊選中 copper 節點下的 Trace1_1，在工作界面左側的屬性對話框中把模型的名稱由 Trace1_1 改為 Trace2，如圖 12.9 所示。

圖 12.9 把模型 Trace1_1 的名稱修改為 Trace2

（5）按下快捷鍵 Crtl+D，適合窗口大小全屏顯示已創建的模型，創建的差分對模型如圖 12.10 所示。 圖

12.10 創建的差分對
