12.2 HFSS差分信號分析之新建工程

文章來源: 本站原創    錄入: mweda.com

    1．運行HFSS并新建工程

    雙擊桌面上的 HFSS 快捷方式，啟動 HFSS 軟件。HFSS 運行后，會自動新建一個工程文 選擇主菜單【File】→【Save As】命令，把工程文件另存為 Diff_Pair.hfss；然后右鍵單擊工程樹下的設計文件名 HFSSDesign1，從彈出菜單中選擇【Rename】命令項，把設計文件重新命名為Stripline。

    2．設置求解類型

    設置當前設計為終端驅動求解類型。

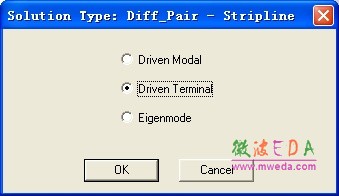

    從主菜單欄選擇【HFSS】→【Solution Type】命令，打開如圖 12.3 所示的 Solution Type 對話框，選中 Driven Terminal 單選按鈕，然后單擊按鈕，退出對話框，完成設置。


圖 12.3 設置求解類型
