12.4 HFSS差分對分析之分配端口激勵

    在 HFSS 軟件中，與背景相接觸的表面會被默認設置成理想導體邊界，因此，介質層 Substrate 的四壁會自動設置成理想導體邊界。這樣，介質層的上下表面可以直接當作帶狀線結構的參考地，而不需要通過添加金屬層或者設置理想導體邊界條件的方式來添加帶狀線結 構的參考地。

    由于波端口激勵支持端口平移功能，且多個微帶線/帶狀線可以共享一個端口，因此當需 要考慮微帶線/帶狀線之間的耦合效應時，使用波端口激勵的計算結果更加準確。對于差分結 構，只能使用波端口激勵。

    本例需要使用波端口激勵方式；分別在模型的前表面和后表面上添加波端口激勵表面，并分配波端口激勵方式。對于帶狀線結構，波端口的尺寸可以根據經驗值確定，通常，端口寬度 為線寬的8～10 倍，但同時必須小于1/2 個工作波長；在高度方向上端口與帶狀線上下兩個參考地相接。這里，我們創建與介質層前、后表面尺寸相同的矩形面作為波端口激勵表面。

    12.4.1 創建波端口激勵表面

    在帶狀線模型的前表面和后表面上創建矩形面，作為波端口激勵表面，矩形面的尺寸與介質層 Substrate 的橫截面尺寸相同。這樣，后表面上的端口激勵表面起始點坐標為（0，100，13），長、寬為200、26，并命名為 Port1；前表面上的端口激勵表面可以通過平移復制矩形面 Port1 來創建，并將復制操作生成的矩形面命名為 Port2。

    （1）單擊工具欄快捷按鈕，從下拉列表中選擇YZ，設置 yz 面為當前繪圖平面。

    （2）從主菜單欄選擇【Draw】→【Rectangle】命令，或者在工具欄單擊按鈕，進入創建 矩形面模型的狀態。在三維模型窗口任一位置單擊鼠標左鍵確定一個點；然后在 yz 面移動鼠標光標，在繪制出一個矩形后，單擊鼠標左鍵確定第二個點；此時彈出矩形面屬性對話框。

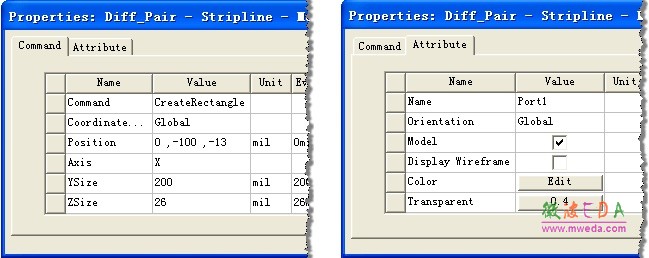

    （3）單擊對話框的 Command 選項卡，在 Position 項對應的 Value 值處輸入矩形面起始點 坐標（0，100，13），在 YSize 項對應的 Value 值處輸入矩形面的長度200，ZSize 項對應的Value 值輸入矩形面的寬度26；然后單擊對話框的Attribute選項卡，在Name項對應的Value 值處輸入矩形面的名稱 Port1，單擊Transparent 項對應的 Value 值按鈕，設置模型透明度為 0.4，如圖 12.16 所示。最后，單擊按鈕結束。

圖 12.16 矩形面屬性對話框

    （4）通過平移復制操作，把矩形面 Port1 沿著 x 軸正向平移100 密耳，創建前表面上的端口激勵表面，并命名為 Port2。

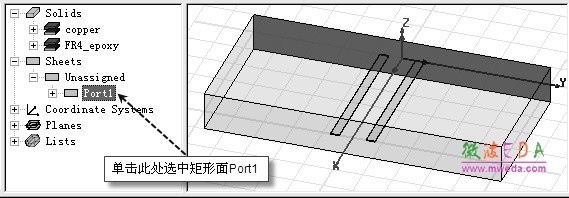

    ① 展開操作歷史樹下的 Sheets 節點，再展開 Sheets 節點下的 Unassigned 節點，單擊 Unassigned 節點下的 Port1，選中該矩形面，如圖 12.17 所示。

 圖 12.17 從操作歷史樹選擇矩形面 Port1

     ② 從主菜單欄選擇【Edit】→【Duplicate】→【Along Line】命令，或者單擊工具欄的 按鈕，進入平移復制操作狀態。

    ③ 在底部狀態欄 X、Y、Z 對應的文本框中分別輸入 0，0 和 0，單擊回車鍵確認；然后在狀態欄 dX、dY、dZ 對應的文本框中分別輸入100，0 和 0，再次單擊回車鍵確認；這樣，就把 Port1 沿著 x 軸正向移動了100 密耳并復制生成了新的矩形面。此時，會彈出如圖 12.18 所示“平移復制”對話框，在對話框的Total number 處輸入2，表示復制物體的個數為1；然后單擊按鈕，關閉對話框。

圖 12.18 “平移復制”對話框

     說明：平移復制操作時，Total number 代表復制物體和被復制物體的總個數，因為此處需要復制一個物體，加上被復制物體，所以總數為2。

    ④ 單擊“平移復制”對話框的按鈕，關閉該對話框之后，會彈出通過復制操作所創建的物體的“屬性”對話框，直接單擊該“屬性”對話框的按鈕，此時即在帶狀線 模型的前表面處創建了一個和 Port1 相同尺寸的矩形面，該矩形面自動命名為 Port1_1。

    ⑤ 展開操作歷史樹 Sheets 節點下的 Unassigned 節點，單擊選中 Port1_1，在工作界面左側的屬性窗口中把矩形面的名稱由 Port1_1 改為 Port2。
