工廠室內電磁環境CST仿真分析示例 - 信道沖擊響應CIR

本期我們再介紹一個自帶案例，分析工廠里面移動的運輸車與路由或基站之間的信道情況。之前寫過信道相關的簡單案例：

 仿真實例078：MIMO系統與環境分析  --- 信道沖擊響應CIR，混合TLM+A求解器

所以本案例更專注于工廠的建模與電磁材料，以及信道仿真常見的沒有結果的問題。

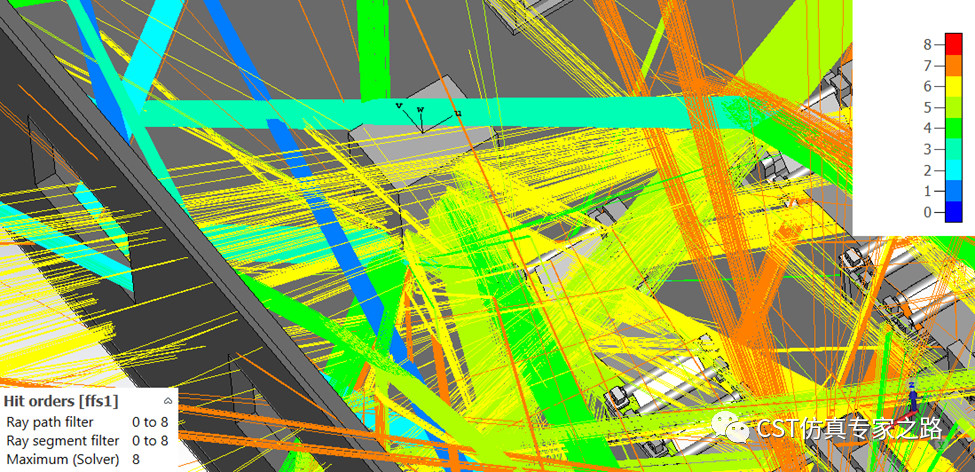

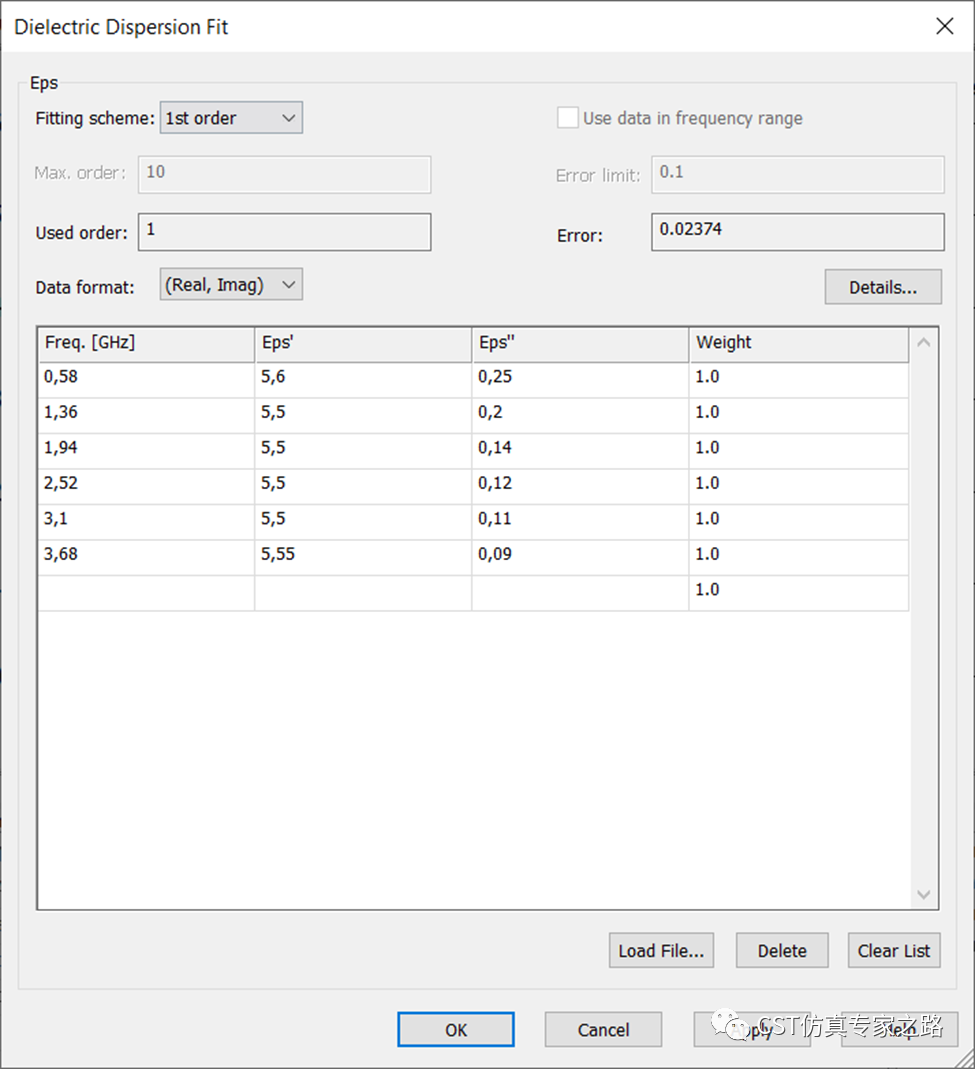

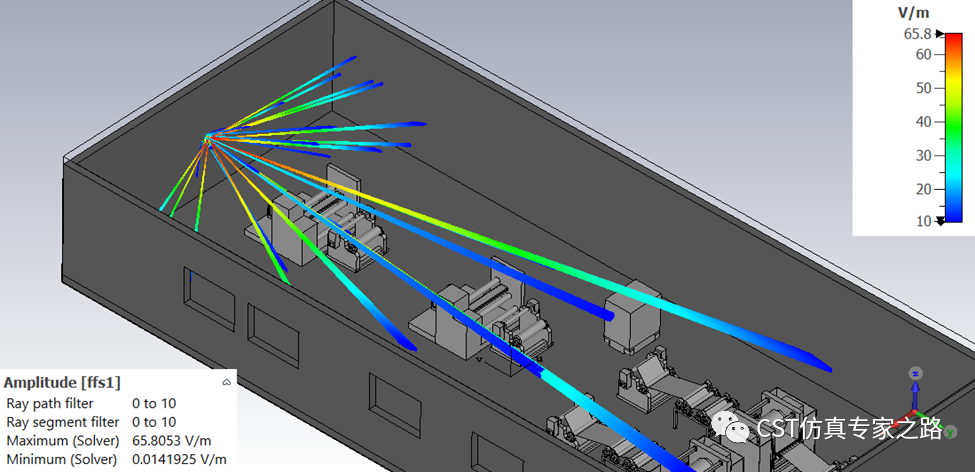

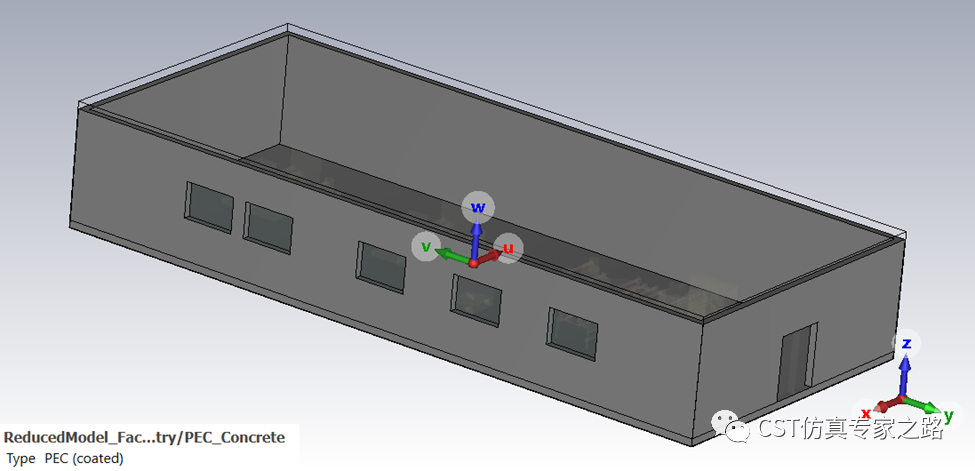

我們先看建模，墻和地面時涂層PEC，涂層是自定義的介電材料，表示1年新的混凝土：

窗戶玻璃是介質：

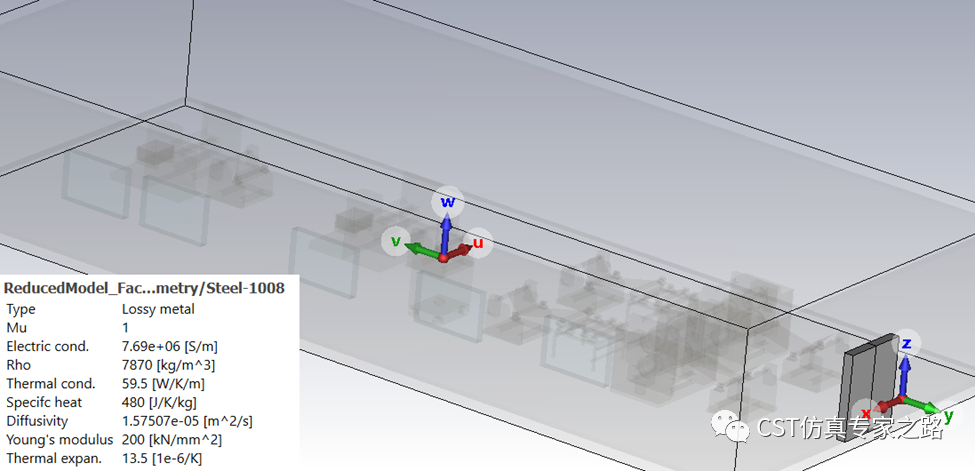

門是鋼材料：

其他設備是PEC：

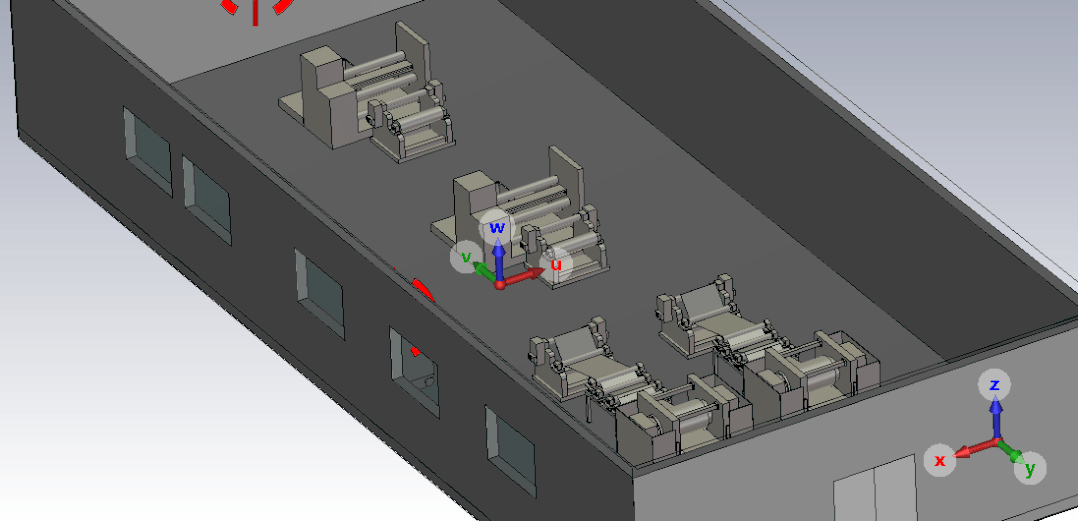

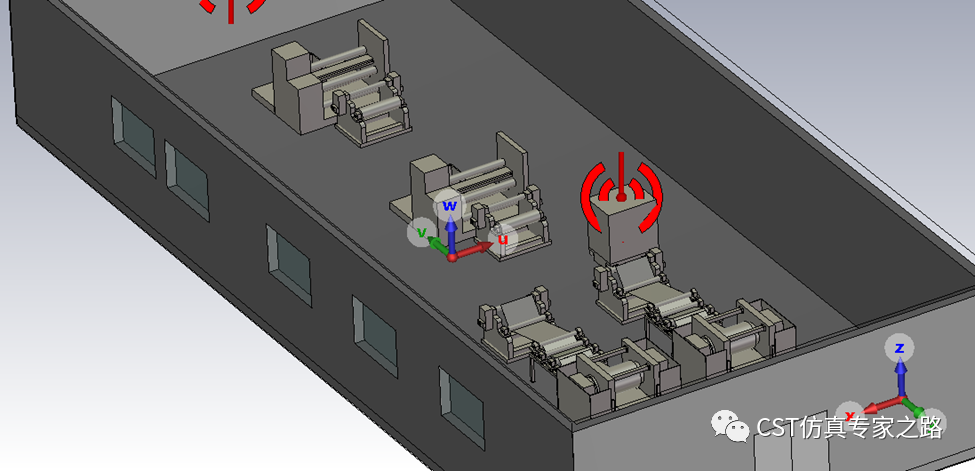

運輸車上面帶個遠場源，參數化位置：

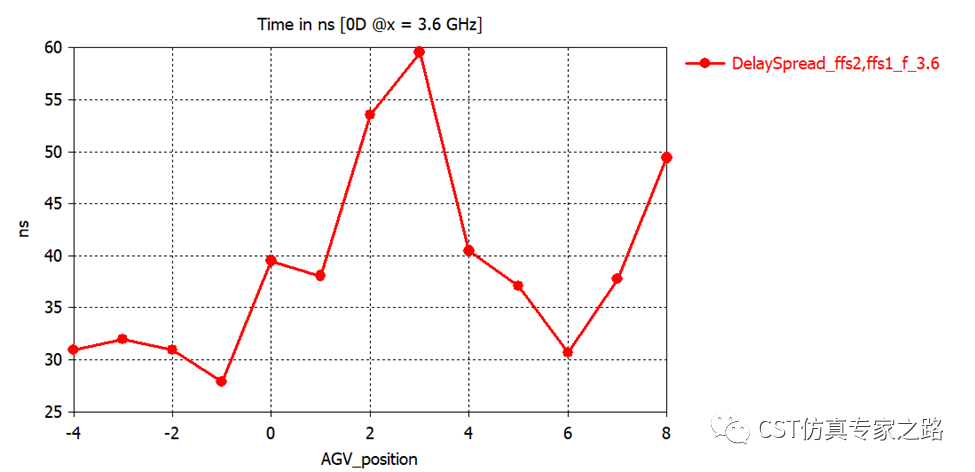

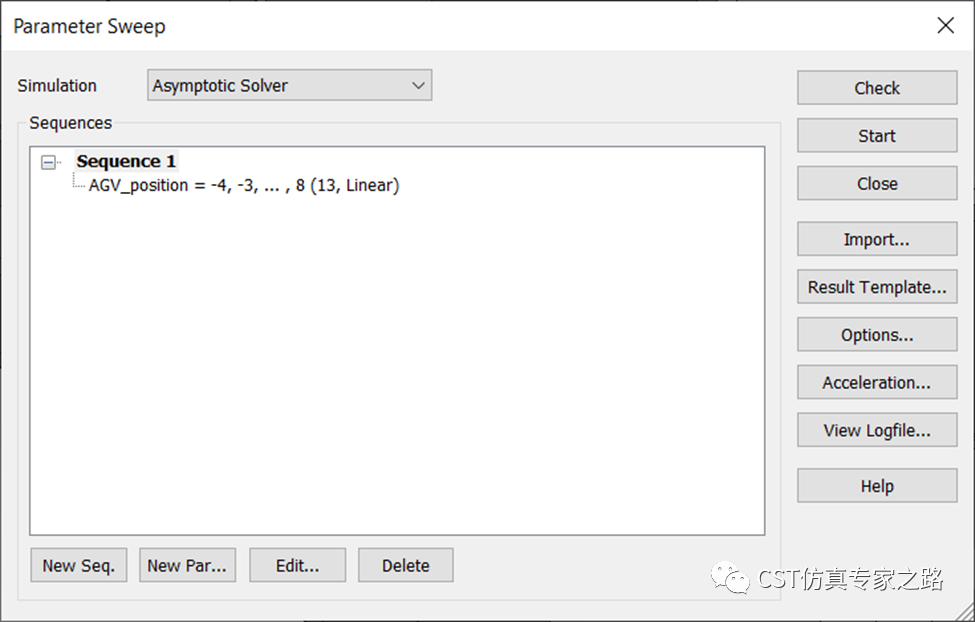

參數掃描獲得不同位置的信道信息：

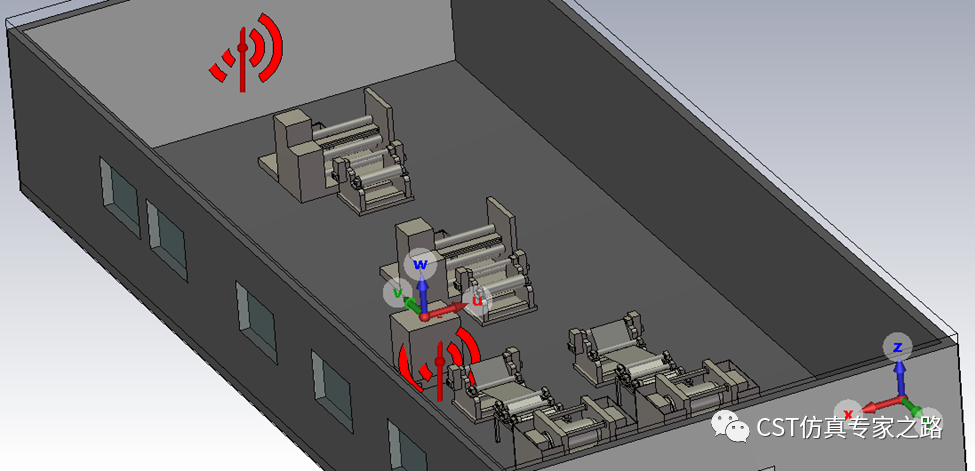

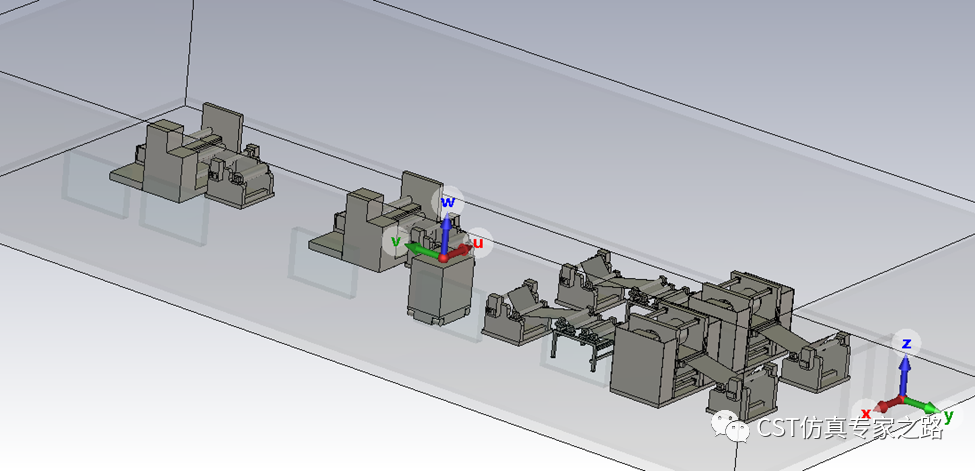

如果我們將運輸車的天線放在背面，這樣和墻上的天線之間沒有直接的射線，就可能導致沒有結果：

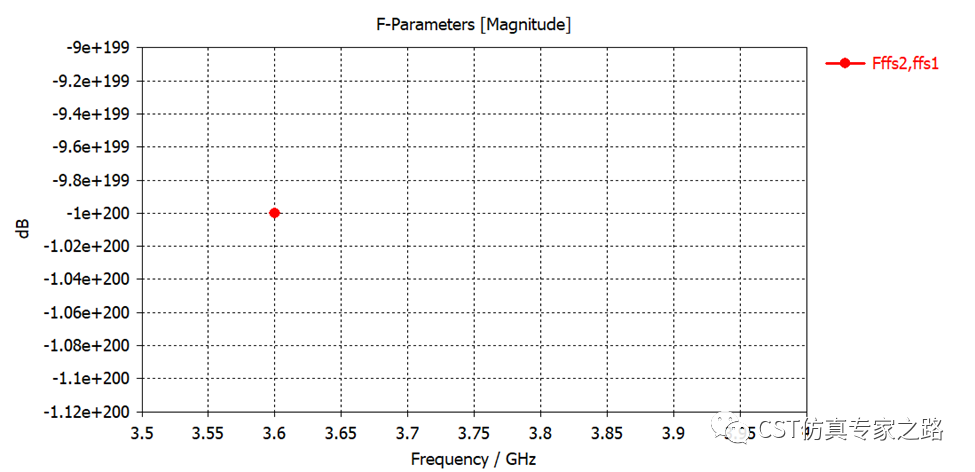

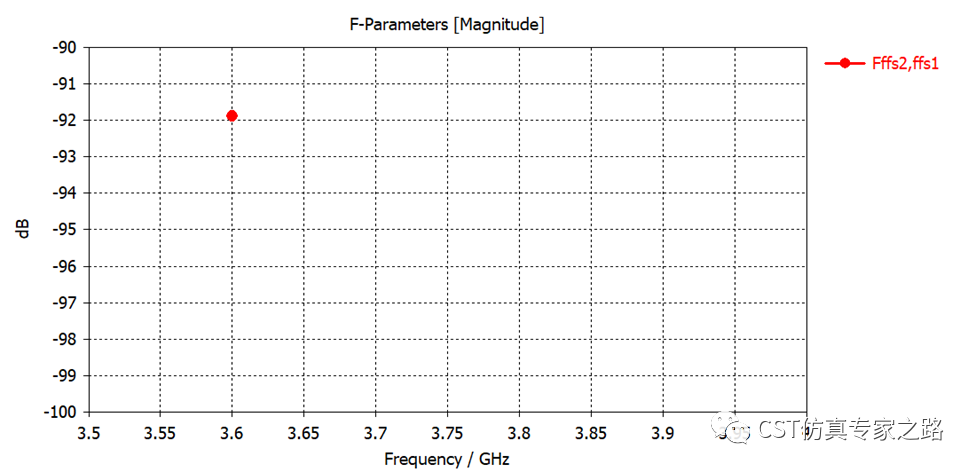

F參數為零：

信息欄里面有提示：

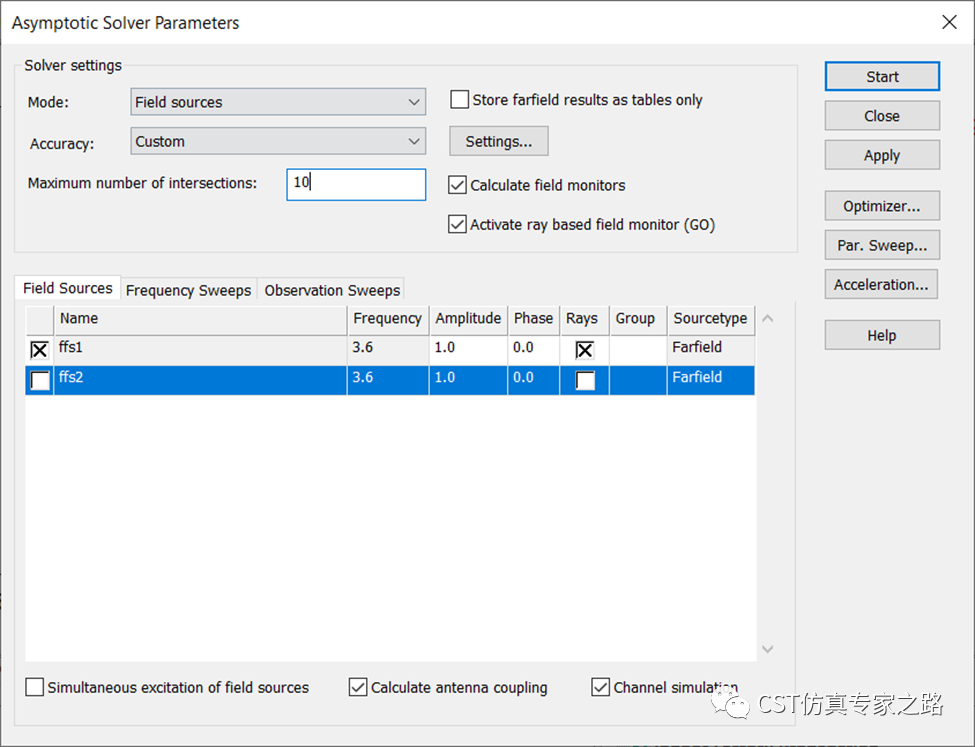

解決方式可能有很多，比如調整天線位置，增加求解器中的反射數量，增加射線數量等等。

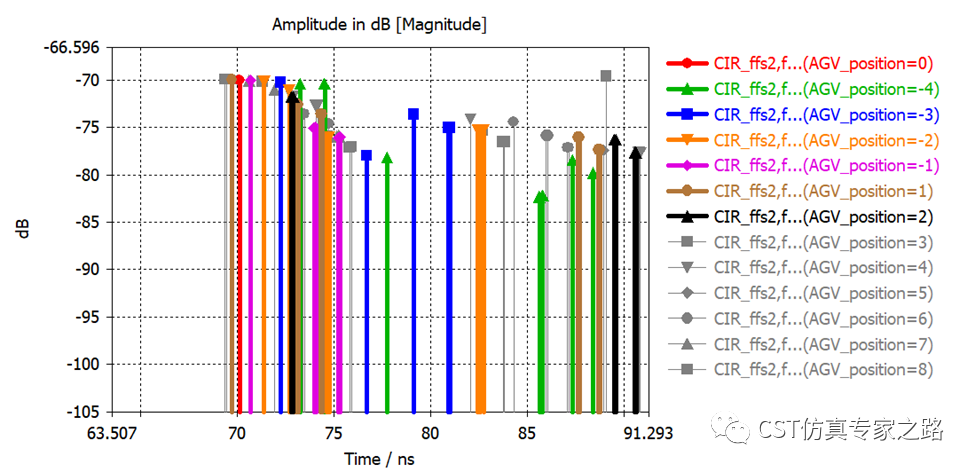

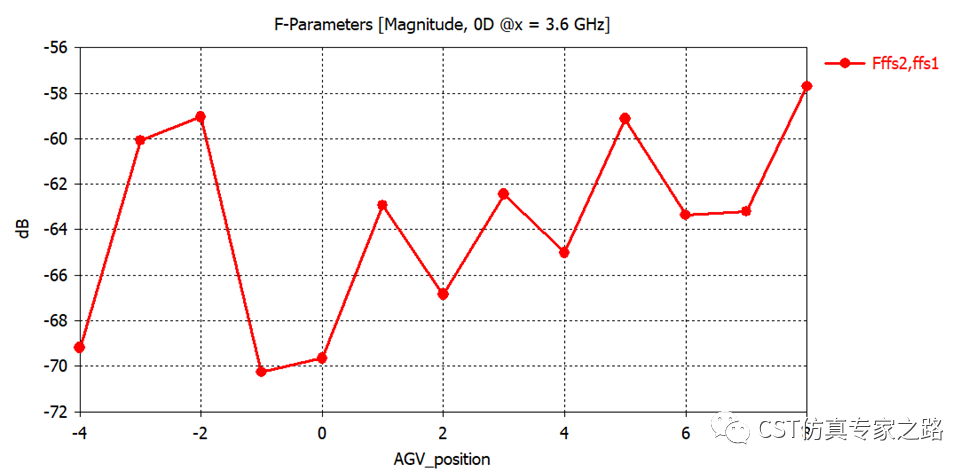

就可以看到結果了：

小結：

１.  有時候信道分析沒有結果，可以查看是否有提示“沒有射線抵達”。檢查模型的反射機制、天線位置，嘗試增加求解器中的反射數量、增加射線數量等。

２.  信道分析中的地和墻都比較重要，本案例使用的材料可作為參考。
