CST納米光學實例（1）- SPP近場激發，石墨烯，納米電偶極子
表面等離子激元震蕩SPR也可以通過近場的納米天線激發，這期我們看看石墨烯（Graphene）的圓盤仿真SPR。

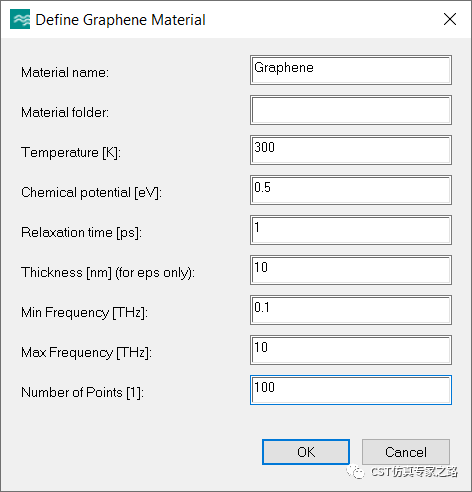

用等離子激元模板，用宏工具定義石墨烯：

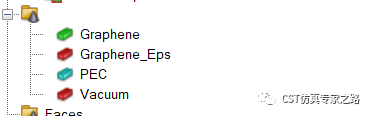

該宏會生成兩個石墨烯的材料，一個是表面阻抗類型，適合無厚度的二維材料，另一個是多階色散類型，適合有一點厚度的三維材料。

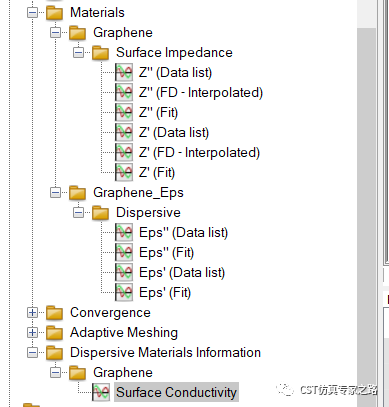

可查看材料曲線，下面還有一個表面電導率的曲線，這個的倒數就是表面阻抗用的曲線。

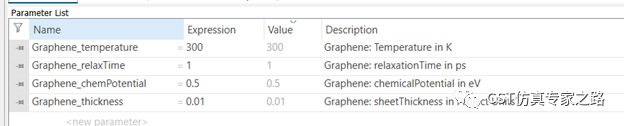

還有一些石墨烯的參數自動生成，其中石墨烯的厚度參數要和三維材料一致(如果用色散模型）。

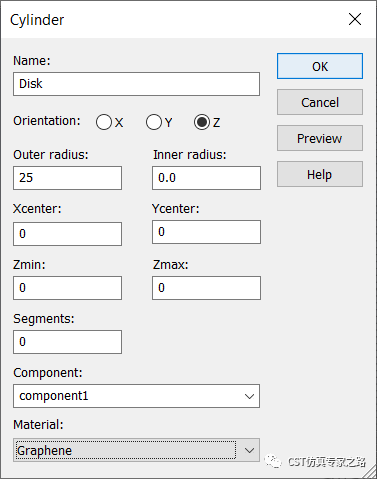

下面我們開始建模，畫一個二維的圓盤：

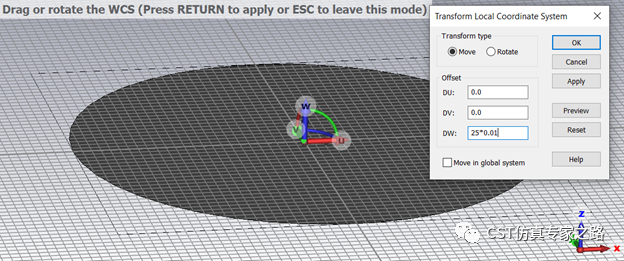

開啟WCS，上移圓盤半徑百分之一的高度，此處為納米電偶極子中心。

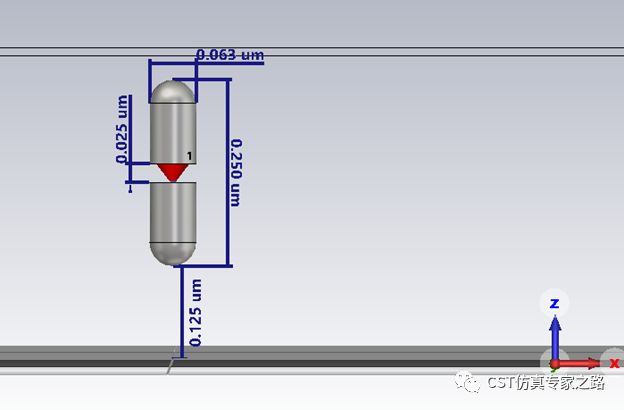

偶極子尺寸如下，端口阻抗為5000歐姆，所以很少量的電磁波輻射到遠場。

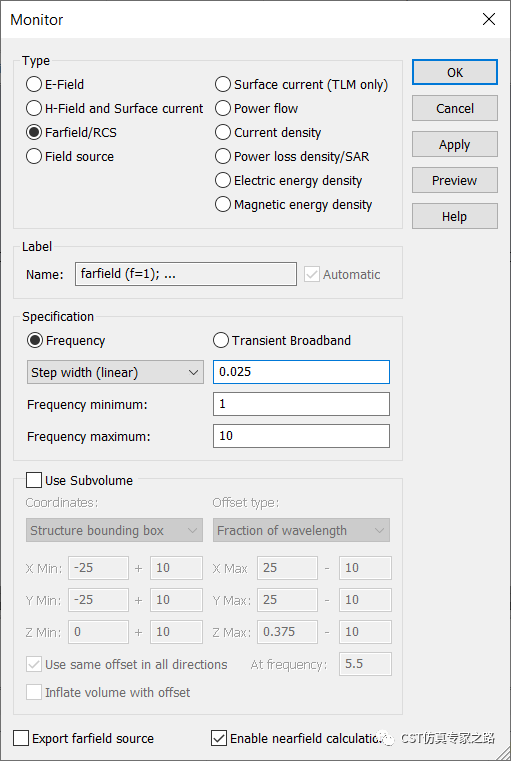

添加很多遠場監視器，因?yàn)槲覀円?jì)算輻射功率的曲線，所以要很多遠場頻點：

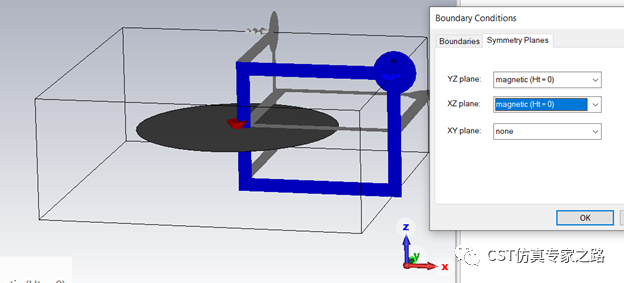

邊界為open（add space），可用磁邊界對稱：

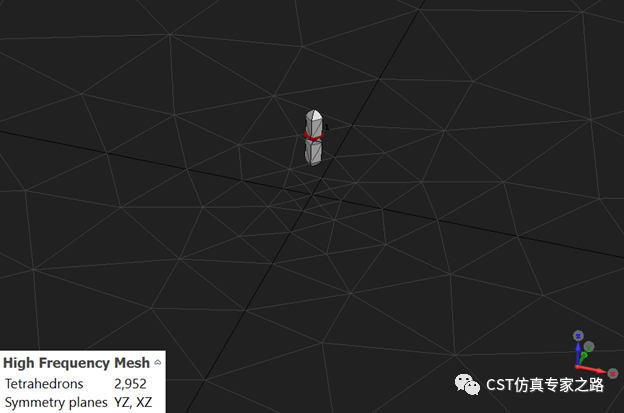

初始網格比較粗糙：

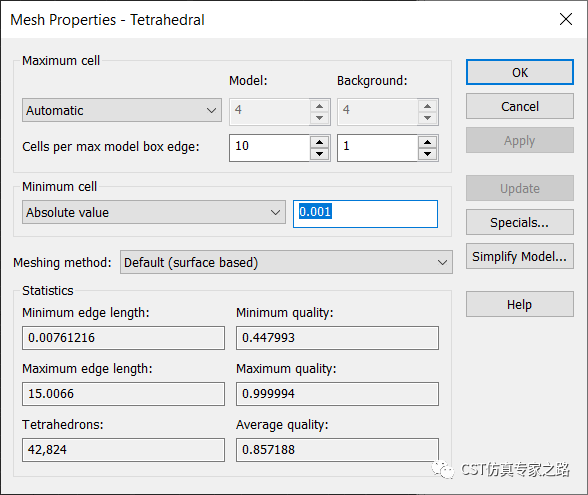

根據天線尺寸，我們可以限定最小網格尺寸：

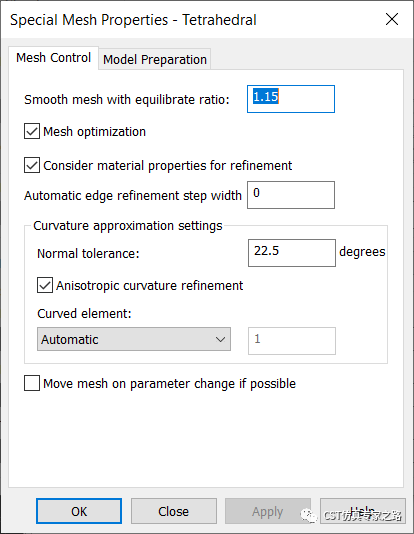

加密網格尺寸比：

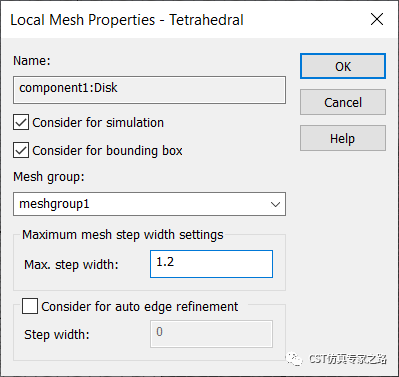

本地加密石墨烯:

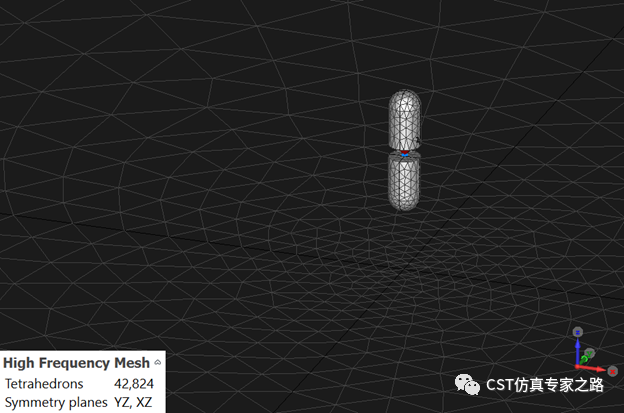

加密后網格（未進行自適應）：

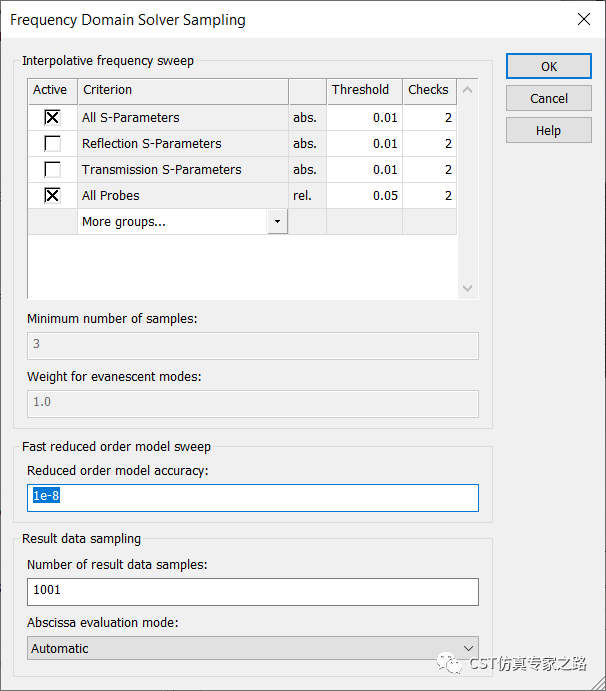

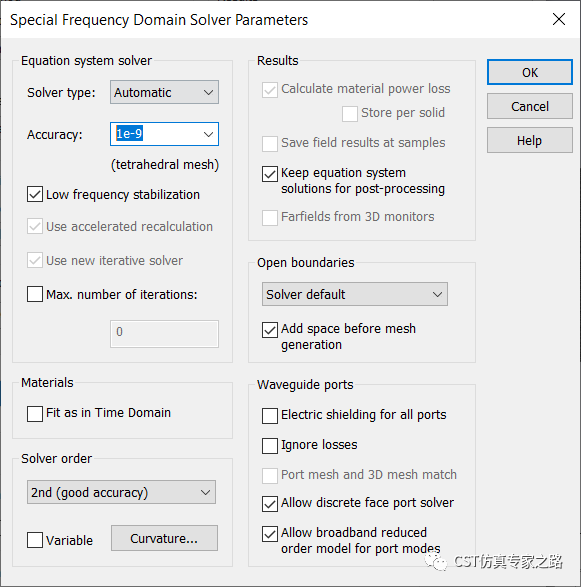

由于遠場頻點眾多，我們可用頻域fast reduced order 算法；由于輻射功率非常小，我們需要調高精度：

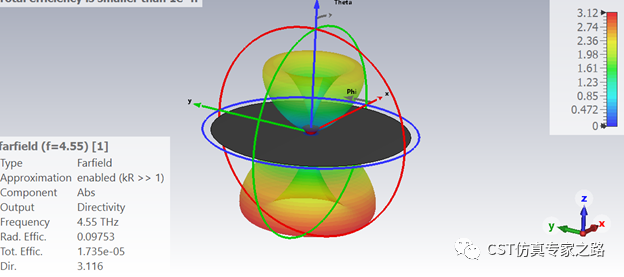

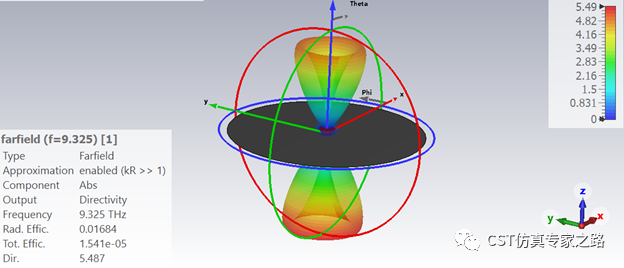

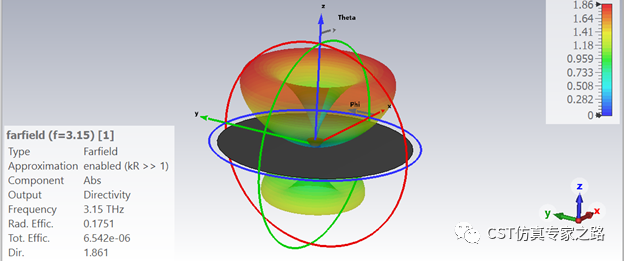

開始仿真。大概10THz的帶寬，幾百個遠場，筆記本計算約10分鐘。查看不同頻率遠場：

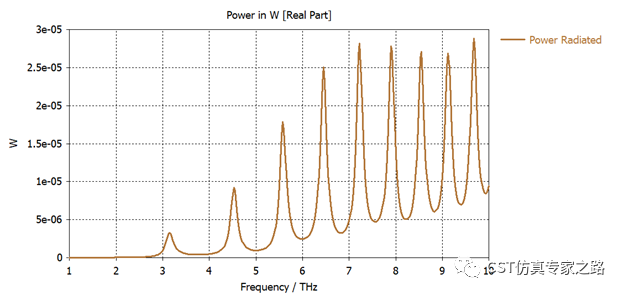

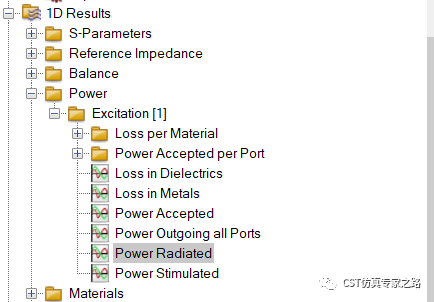

查看輻射功率曲線，可見輻射功率總體都很低，但由于近距離的石墨烯，有些頻率的輻射發生增強，也就是表面等離子激元震蕩效果。為了更好的觀察輻射功率，我們另仿真該天線空間輻射，然后將該輻射功率對其歸一化。

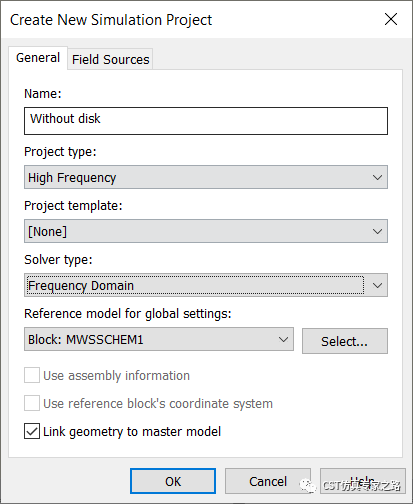

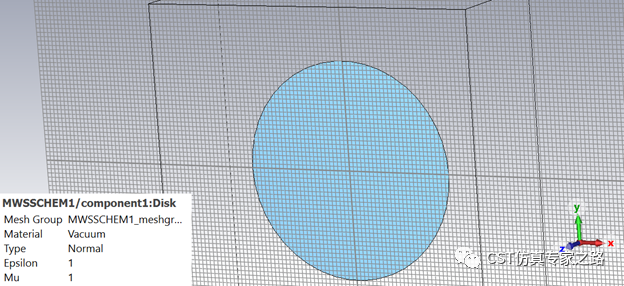

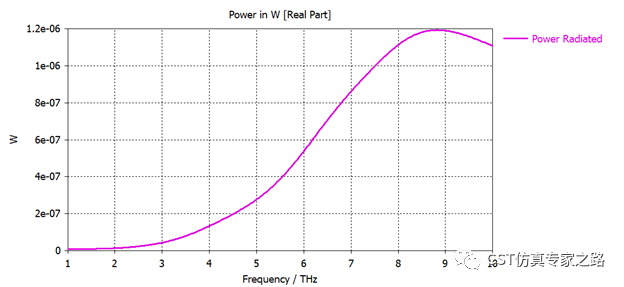

將圓盤改成真空，仿真。

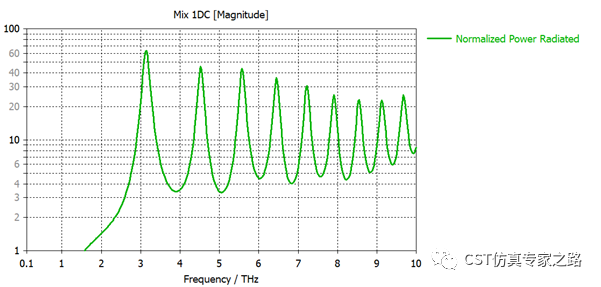

將兩個功率曲線相除，可見某些頻率的輻射加強幾十倍：

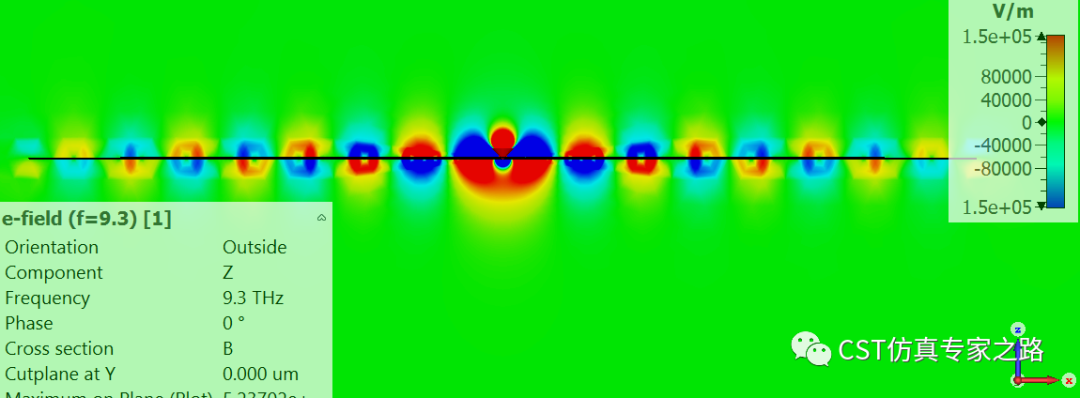

最后看一下石墨烯的波散射，電場Z分量：
4.5THz:

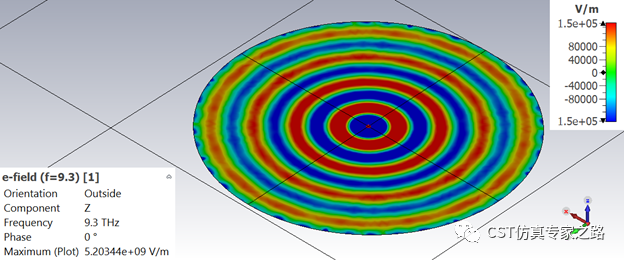

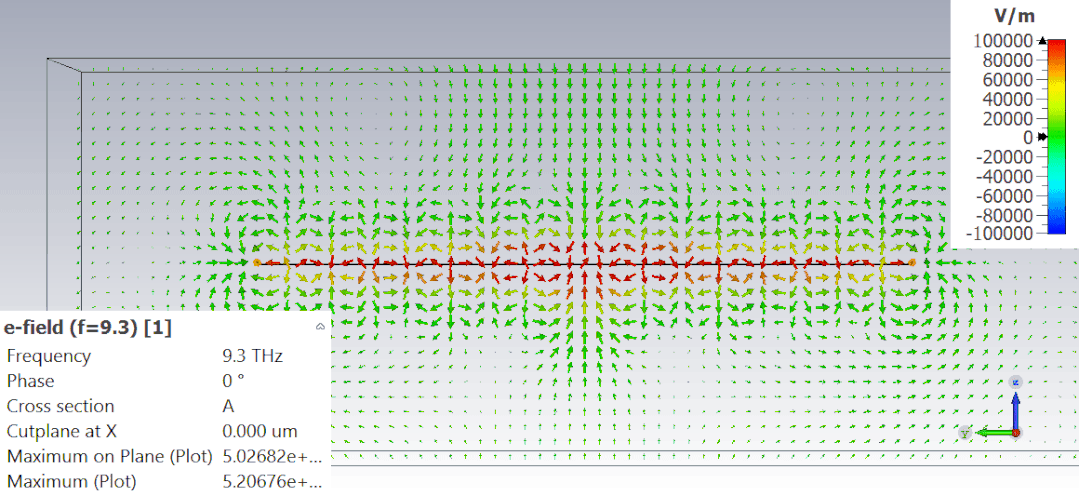

9.3THz:
參考：Balaban,M. V., Shapoval, O. V., & Nosich, A. I. (2013). THz wave scattering by agraphene strip and a disk in the free space: integral equation analysis andsurface plasmon resonances. Journal of Optics, 15(11), 114007.doi:10.1088/2040-8978/15/11/114007
小結：
1. CST宏工具方便建立石墨烯材料模型, 模型基于：L. Falkovsky, “Optical properties of graphene”, Journal ofPhysics, 2008
2. 頻域FRO適合多遠場計算。
