CST超表面仿真實例(3/3) - 偏振片, 圓線極化轉換

之前寫過兩個極化轉換，沒怎么用時域求解器，這期介紹自帶案例，紅外線頻段的圓極化轉線極化。

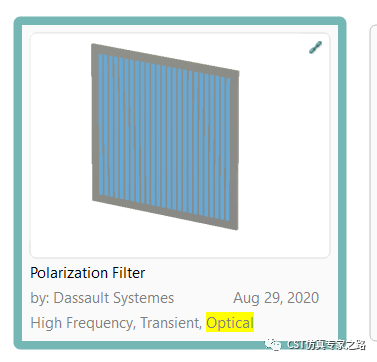

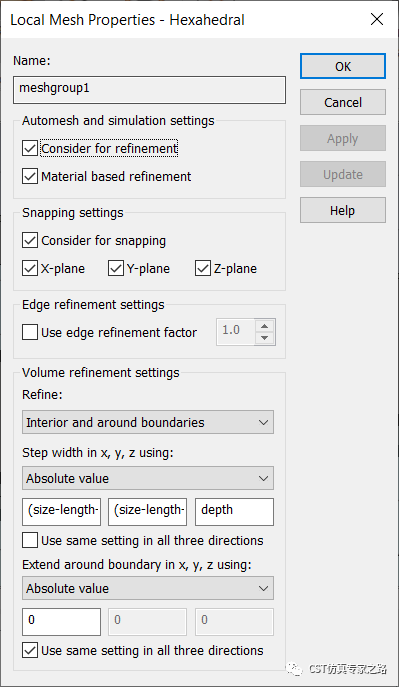

本案例結構簡單，PEC金屬本地加密：(size-length-gap)/4是XY方向的網格尺寸，size=16um，length=14um，gap是間距0.4um。depth是厚度0.3um，所以Z方向1個網格。

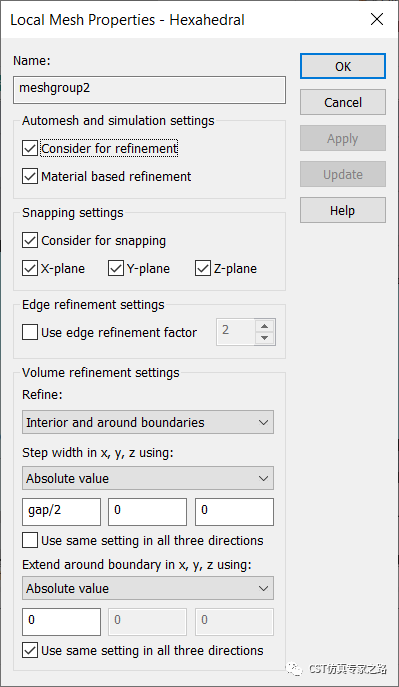

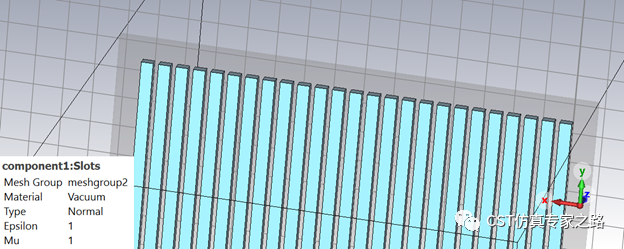

案例也對縫隙進行本地加密，空氣盒子寬是參數gap，所以能夠保證兩個網格間距：

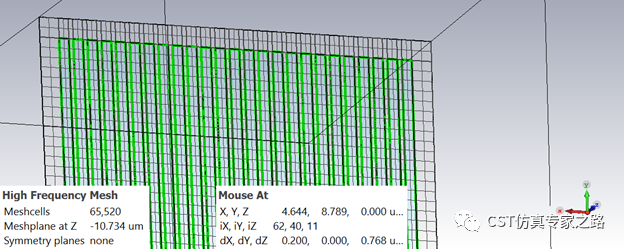

網格視圖有綠線，說明PEC用的是singularity模型，精確。

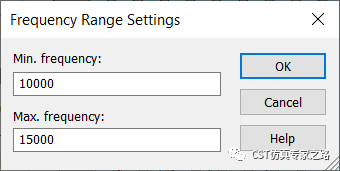

仿真頻率10THz到15THz：

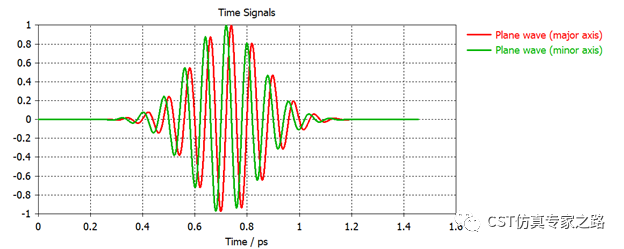

對應的時域信號：

添加監視器，有時域的電場：

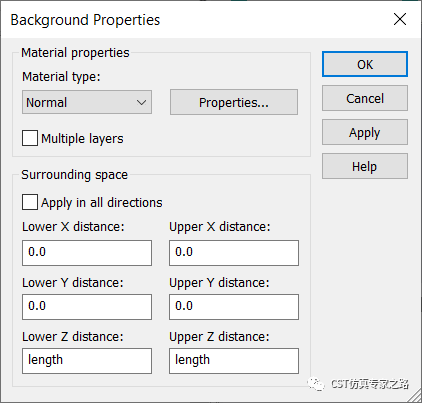

Z方向傳播，背景距離加了14um：

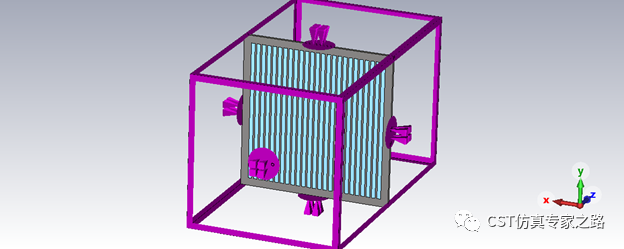

邊界均為open：

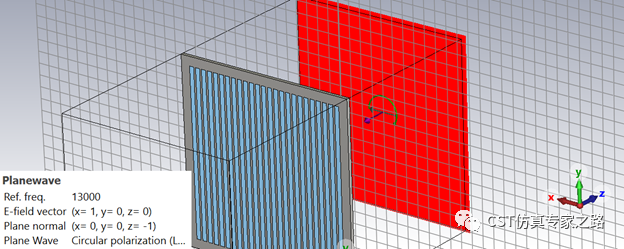

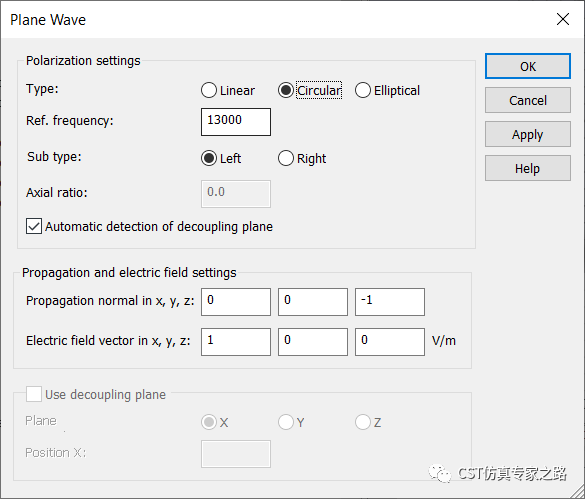

激勵為左手圓極化的平面波：

可在平面波的綠色箭頭處判斷旋轉：

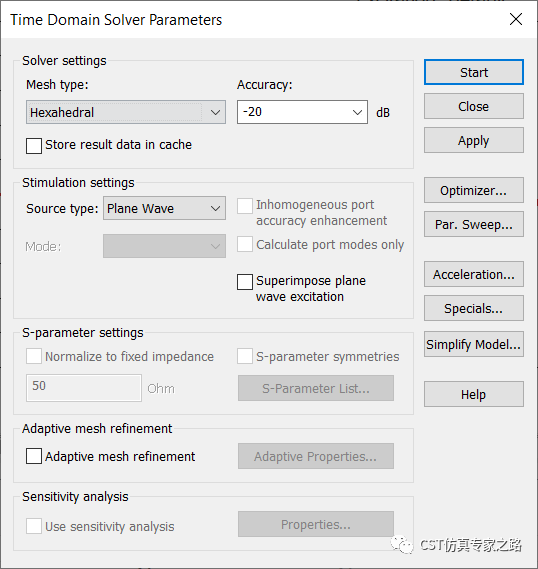

求解器收斂到-20dB而已，因?yàn)樵摻Y(jié)構基本無震蕩，開始仿真：

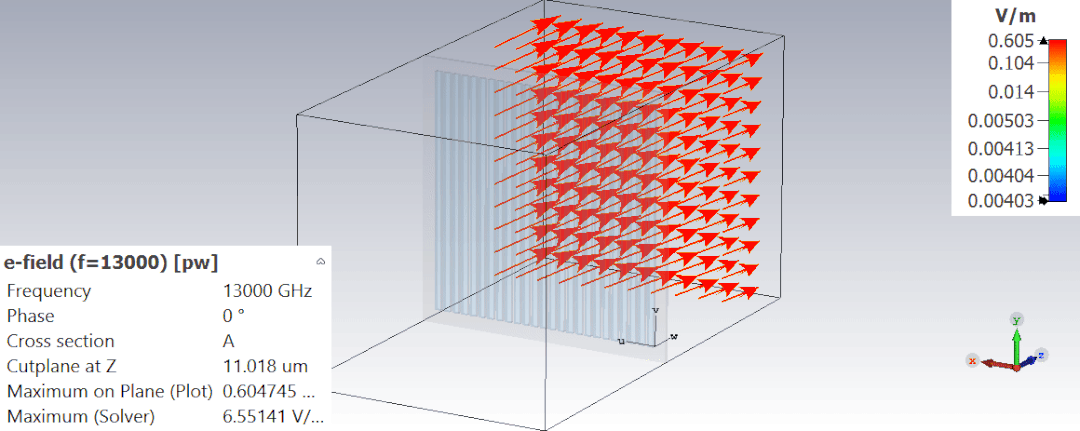

時域電場, 可見圓極化被轉換成線極化：

表面電流：

小結：

1.  時域本地加密可參數化，方便參數掃描設計。

2.  本結果的箭頭大小類型顏色都有調整，用戶可自己在properties設置。

3.  時域加平面波適合完整的超表面結構設計。

4.  本案例還可以加各種探針查看轉換效率等等。
