CST基礎071-CST工作界面和模型視圖操作

來源：小編更新時間：2024-06-22 閱讀：

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

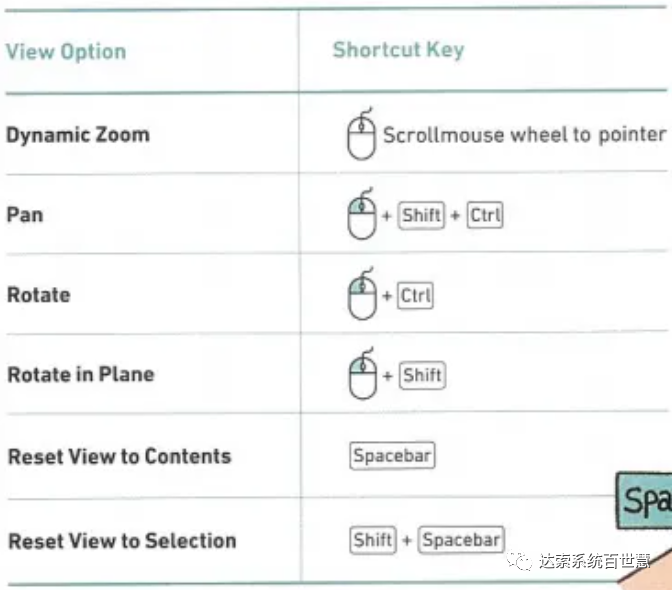

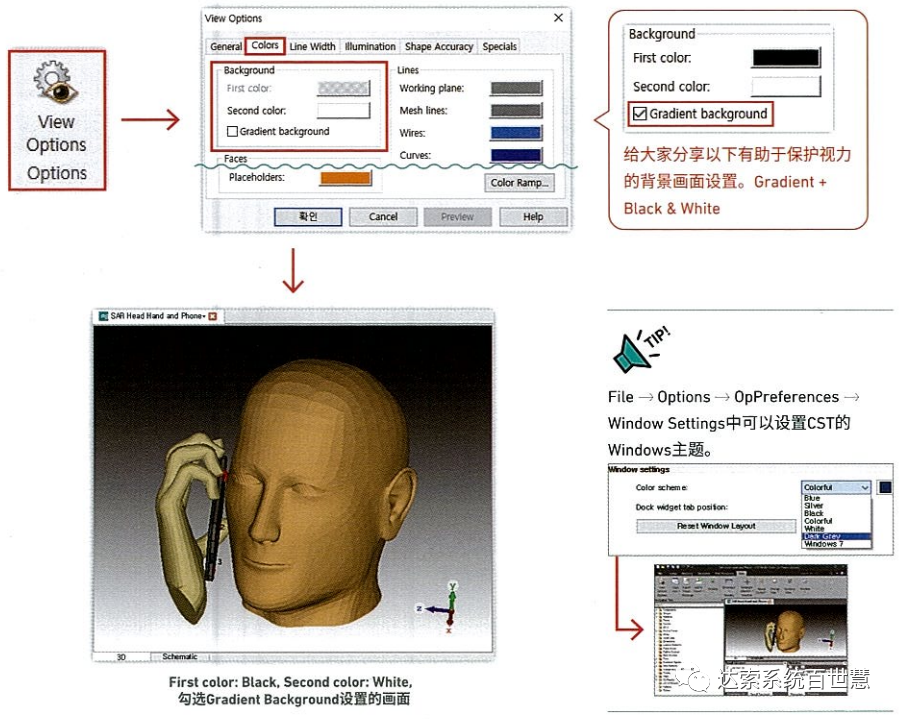

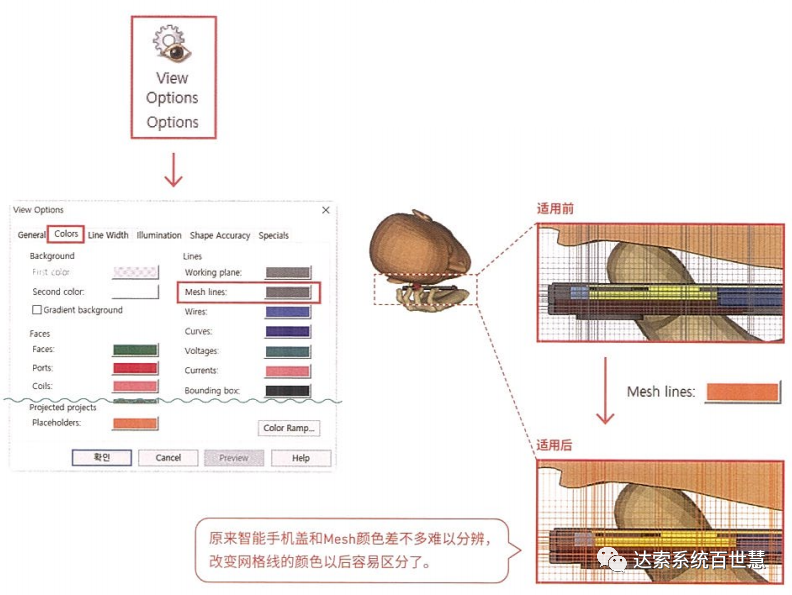

CST界面操作快捷鍵

利用鼠標和鍵盤快捷鍵的GUI操作：View > Mouse Control。

本章節介紹，使用鼠標和鍵盤快捷鍵，操作CST的2D/3D GUI(Graphical User interface,圖形用戶界面)的方法。為了快速方便地操作2D/3D Model，建議熟悉本章節的內容。(CST2020版本開始支持使用Search(Alt+Q)功能搜索并執行菜單，需要熟記的內容大幅減少）

在View選項卡中選擇控制鼠標(Mouse Control)的基本Mode。選擇Rotate后按住鼠標左鍵并移動，就可以旋轉模型。

只要使用快捷鍵就可以操作的GUI。

保存用戶的視圖模式

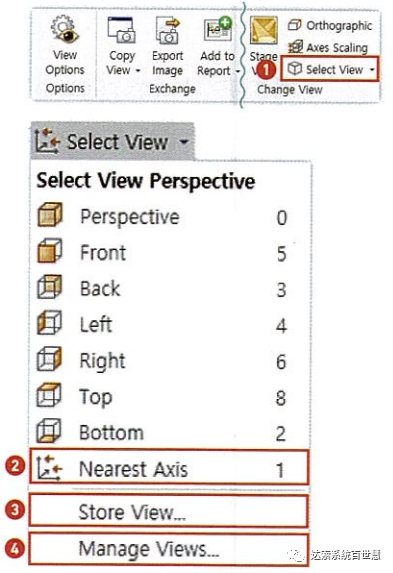

用戶 View Mode的保存和重復使用方法！View > Change View > Select View

下面介紹一下，默認設置的View Mode的使用方法和用戶自定義View Mode的保存和管理方法。

Select View 可以選擇CST默認設置的幾種常用View Mode，直接使用。
Nearest Axis 模型的方向較為隨意時，以用戶的視線角度接近垂直的軸為準，進行平面旋轉。

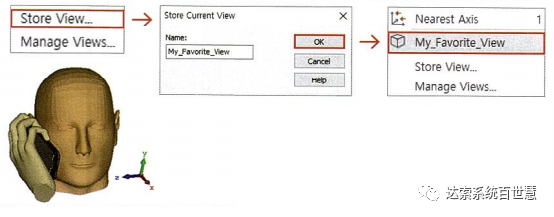

Store View 保存用戶自定義的View Mode，可以在該選項中繼續使用。同時保存結構的Zoom、Cutting View Mode狀態。
Manage Views可以查看和刪除所設置的View，也可以移動到其他項目。從列表中選擇并復制后，在其他項目執行Manage Views進行粘貼。

模型軸縮放視圖

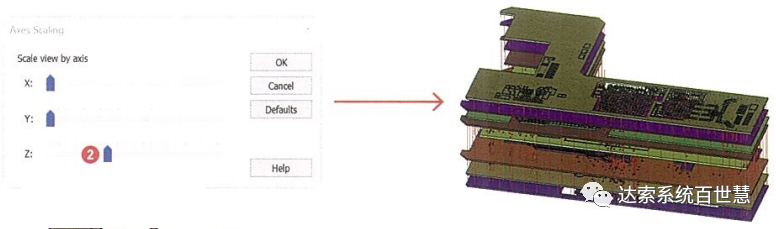

使模型沿著指定坐標軸方向拉伸展開，方便了解結構的方法：View > Change View > Axes Scaling。

X/Y/Z軸的仿真模型比例不一樣時難以查看特定軸方向上的模型細節左圖的PCB結構比較典型，雖然XY平面上的結構容易觀察，但是很難確認各平面在Z軸方向(PCB厚度方向)是怎么連接的。

點擊Axes Scaling圖標；
拖動Z軸方向上的滑塊，可以很清楚地看到各層的連接結構Via。并且還能確認內層的部分結構。這樣便于用戶了解模型細節。

各種操作窗口一目了然

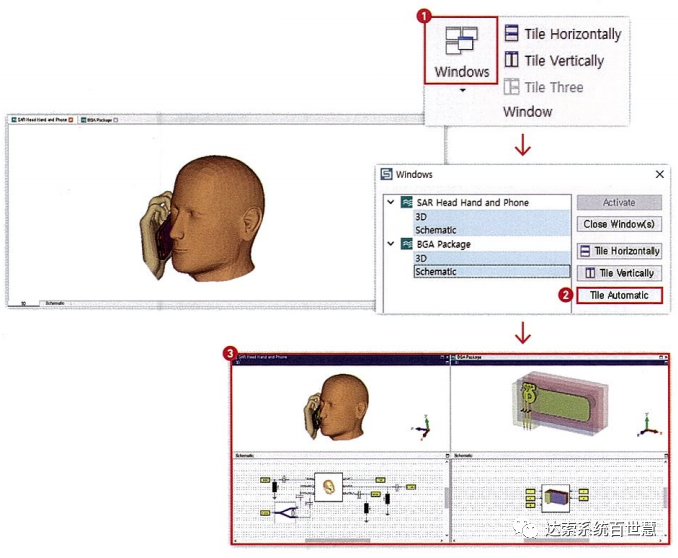

多個仿真工程的3D Model窗口、Schematic窗口放在一處提高工作效率！View > Window > Windows

有時候需要將相互有關聯的多個仿真工程的3D Model窗口和Schematic窗口放在一起，便于操作和對比。在一個屏幕操作相互有關聯的CST仿真工程不僅非常直觀，還可以提高工作效率。比如，使用Sub-project功能時，同時打開當前仿真工程窗口和調出的仿真工程窗口，更容易進行建模。

在Windows窗口的列表中選擇多個CST Project的3D和Schematic界面后，執行Tile Automatic，就會自動排列成如上圖所示。

設置作業面

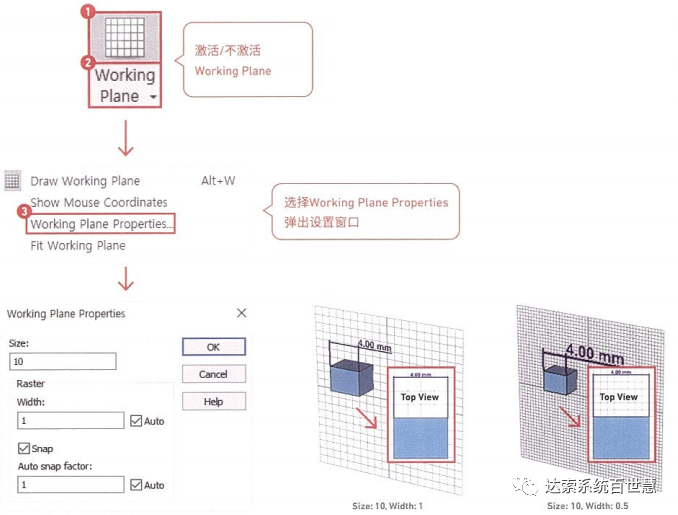

調整捕捉間距方便操作：View > Visibility > Working Plane。

工作平面(Working Plane)將3D工作界面顯示成方格子一樣的形狀，所以對Working Plane的參數進行合適的設置和調整，建模等操作會更加方便一些。舉個例子說明一下。

設置size為10時，各個象限上生成10x10的格子，整個工作平面一共生成20x20的格子。尺寸單位為mm，當RasterWidth設為1時，格子尺寸為1mm。示例中的創建的長方體橫軸為4mm，置于四個格子之上。換句話說，Working Plane的設置合理時，能夠更加直觀地了解到結構的尺寸。勾選Snap選項時，Width x Snap factor值作為鼠標捕捉(Snap)間距的單位尺寸。請見不同設定值的Working Plane示例。

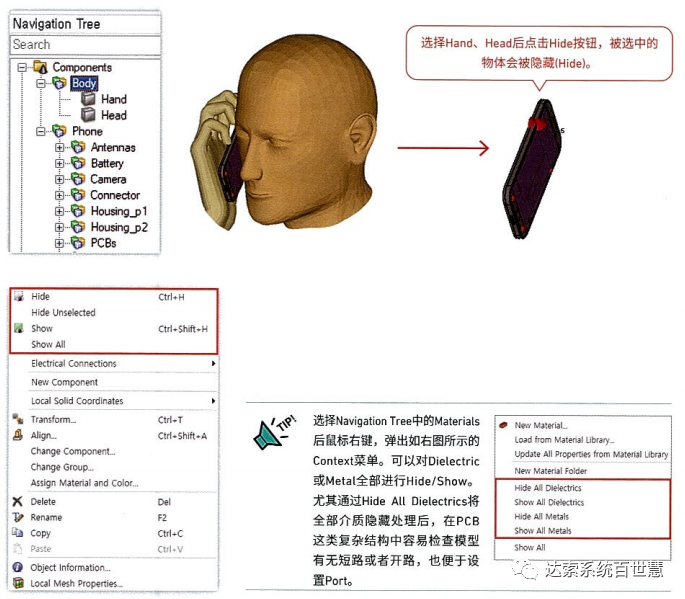

模型的隱藏(Hide)/顯示(Show)

多用于3D Modeling和結果確認的Hide/Show功能！View > Visibility > Hide / Show

在建模、仿真結果的確認以及分析上，Hide/Show是非常有用的功能使用下面的菜單可以隱藏或顯示部分Model。進行Hide操作后，部分結構在3D工作界面中消失，但是會包括在仿真當中。

基本操作是在Navigation Tree中選中某個結構部件，右鍵選擇Hide或Show操作。
