CST基礎072-查看2D/3D場分布圖消除反射效果

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

查看和分析2D/3D結果時消除不必要的反射效果，操作命令：View > Options > View Options > Specials。

正面看CST的3D場分布圖時，如下圖所示，因?yàn)榉瓷湫Ч麑?dǎo)致無法看清楚。本章節介紹一下相應的解決方法。

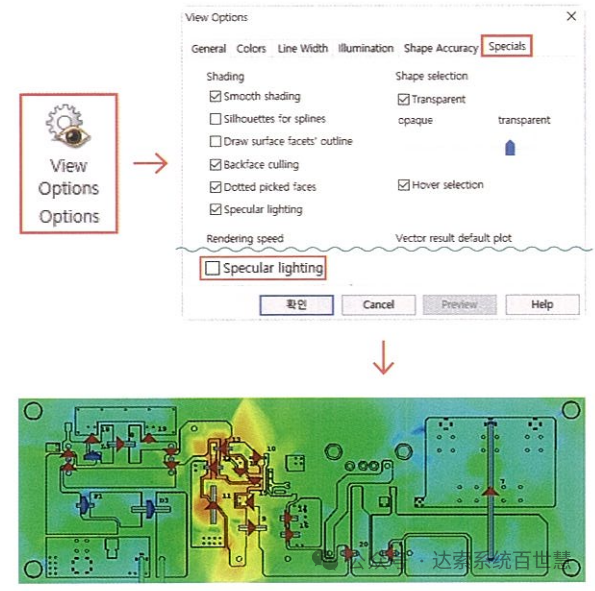

因?yàn)閂iew Options的Specials選項卡下Specular Lighting選項處于激活狀態，場分布圖顯示為如上圖所示的效果。不激活此選項，則如下圖所示，可以看到?jīng)]有反射的場分布圖。

*非正面的傾斜的視圖時，即使Specular Lighting處于激活狀態，也可以看得清楚。
