CST基礎052-設置特定結構不參與仿真分析的操作

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

使用Local Mesh功能在仿真分析中排除特定結構，設置操作命令：Simulation > Mesh > Local Mesh Properties。

利用Local Mesh Properties功能可以將特定結構 (區域)的網格進一步細分，也可以在仿真分析中排除特定結構。該功能有很多用處，還可以用于在特定區域設置更加稠密網格的空氣盒子(Dummy)上也可以使用。設置方法如下：

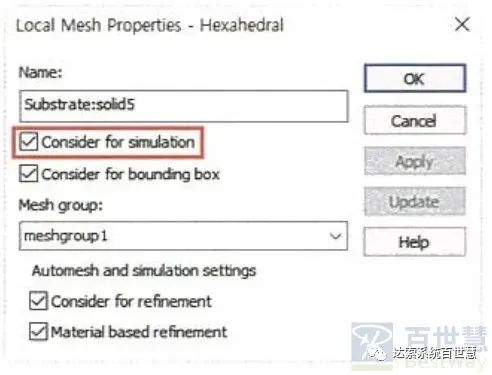

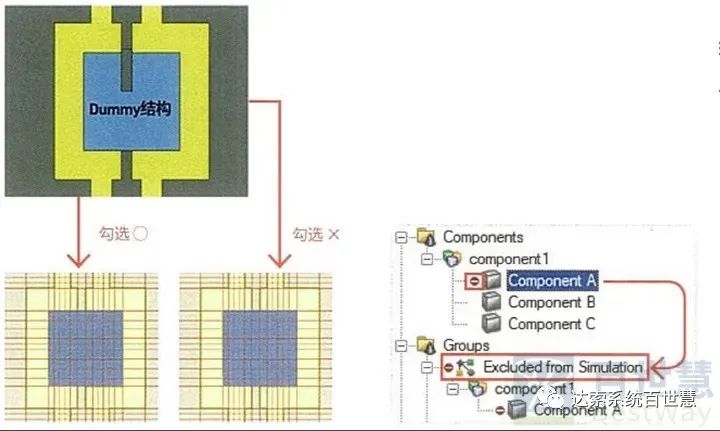

LocalMesh Properties設置窗口上方的Consider forsimulation選項勾選或不勾選，就可以決定是否使用該功能。不勾選意味著仿真分析中要排除該結構。即使Dummy結構設置局部網格后再去掉勾選Considerfor simulation選項，也還是會保留著Dummy結構區域的局部網格加密設置。勾選了之后模型被排除在外，但是網格得到了保留。

CST工作界面左側的導航樹（Navigation Tree)中可以查看，通過Local Mesh Properties從仿真中被排除的Component。被排除的Component左側會生成一個圖標，“-”可以很直觀地看到。
