CST2023版新功能05-BCI仿真模型及仿真案例
作者 | Wang Yuanteng
上期我們介紹了Component Library中新增的ESD模型，細心的小伙伴應該發現了CST 2023新增的模型還有很多，這次我們介紹一下BCI電流注入探頭模型和仿真。
BCI仿真模型
大電流注入是一種非侵入式的、傳導敏感度測試方法。電磁干擾通過電感耦合注入到電纜中，傳輸?shù)奖粶y設備。

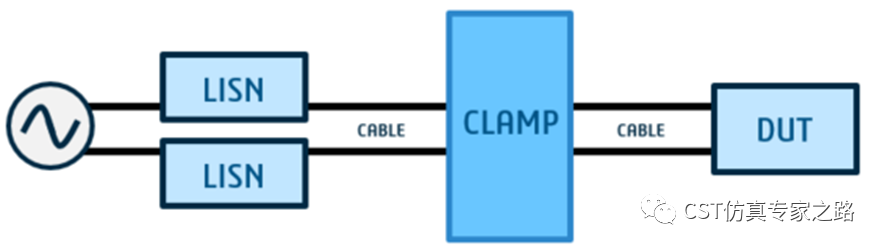

該模型包括線路阻抗穩定網絡（LISN）、參數化的注入鉗模型和為DUT供電的兩條電源線。

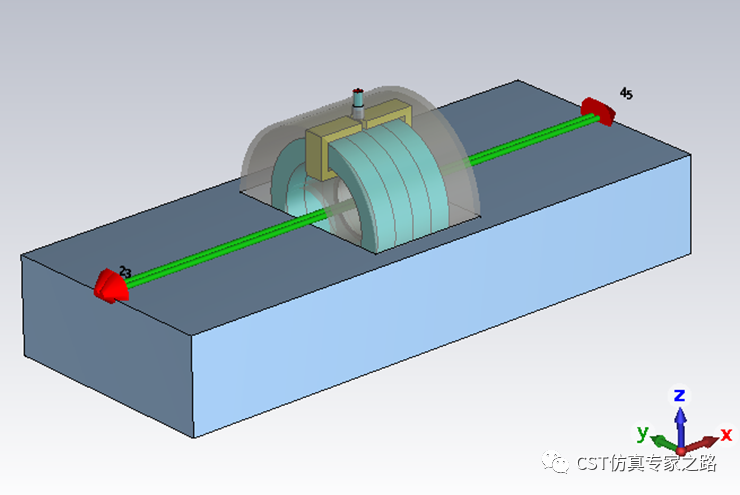

三維模型如下：
電纜放置在5cm厚的介質板（聚苯乙烯）上。Zmin設為電邊界模擬地平面，Xmin和Xmax也設為電邊界，以便設置電纜端口。另外，模型還包括用于激勵干擾信號的注入鉗端口。
依據測試標準，模型的仿真頻率范圍設為1MHz到400MHz。

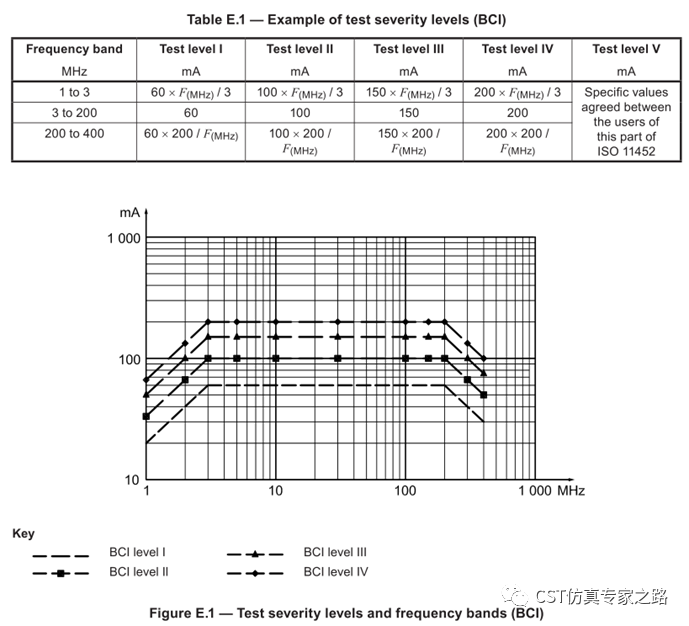

ISO 11452-4中規定了BCI測試的騷擾等級：

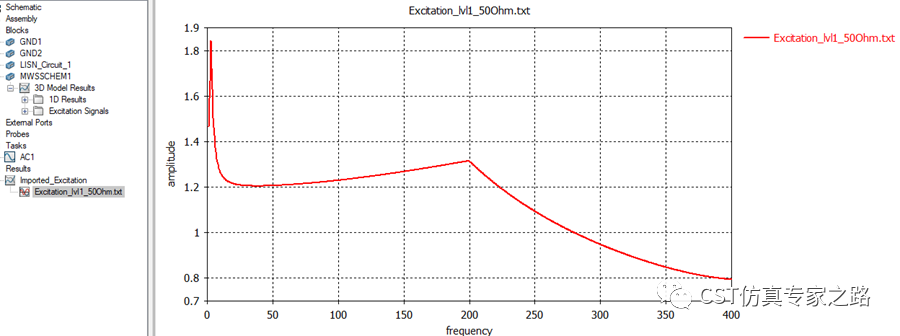

通常，為了獲得所需干擾，在BCI測試前使用注入鉗和校準裝置進行信號源校準，這一過程可以通過仿真實現。好消息是，在CST的BCI模型中，這一步驟可被省略，所需激勵信號直接放在了模型中，可以在導航樹中找到。

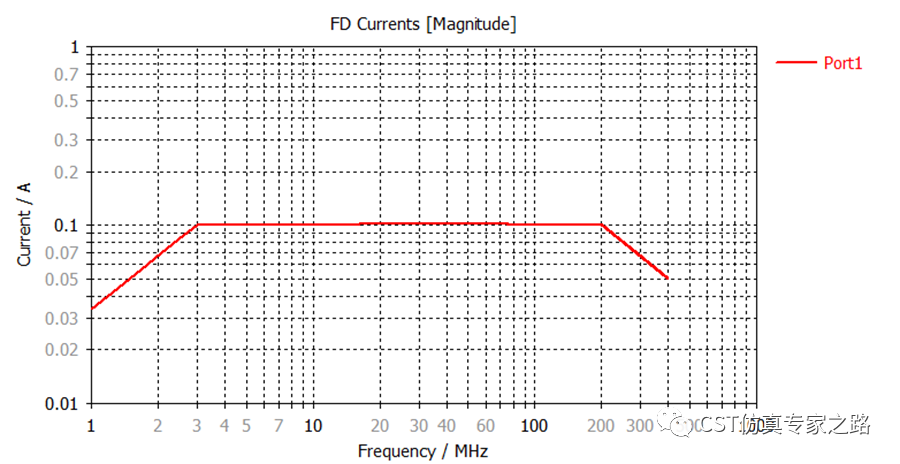

該信號為level 1激勵信號，校準時在夾具上產生的電流如下：
如果需要調整騷擾等級，對上述激勵信號做后處理就可以實現了。
運行模型自帶的AC任務，可以獲得level 1干擾下兩根電源線上和LISIN端的電壓和電流結果。電路模型里還包含了LISN子電路，對這塊感興趣的朋友可以回顧一下仿真實例115：電路仿真的“套娃”建模（子電路）功能介紹 。
仿真案例

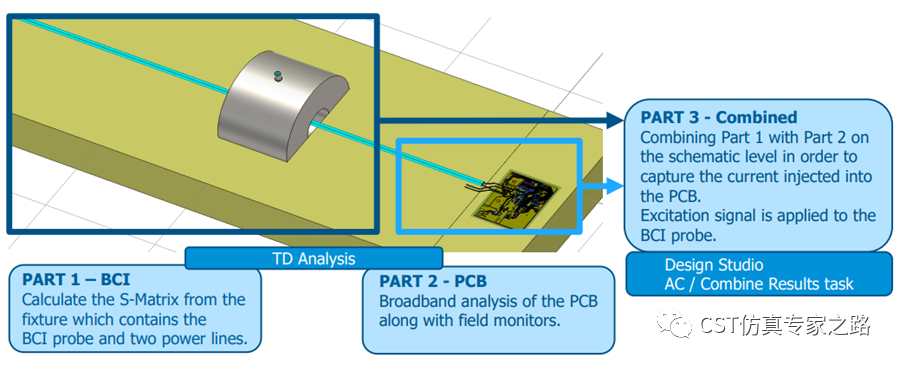

對于BCI仿真，完整的仿真流程可分為三個部分：仿真BCI注入鉗、仿真PCB板、將BCI注入鉗和PCB在電路里結合仿真從而獲得大電流注入時的電流和電壓值。這樣做可以節省仿真時間，對模型的修改只需要改變部分仿真即可。

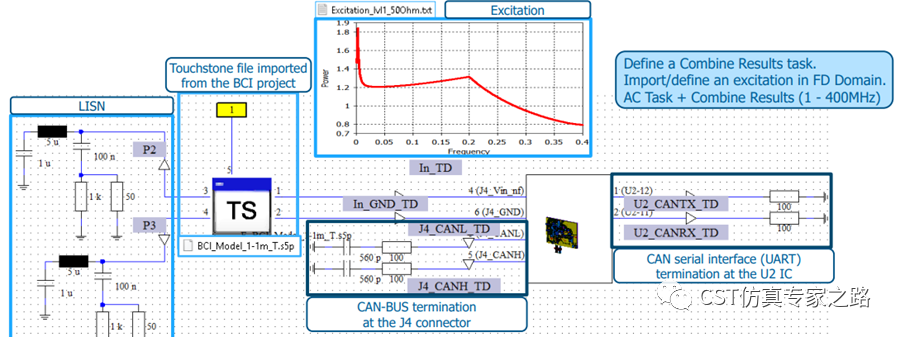

電路模型中，BCI模型和PCB模型在原理圖上結合在一起，可以分別在芯片端和連接器端添加探針仿真干擾注入過程中感應出的電壓和電流。

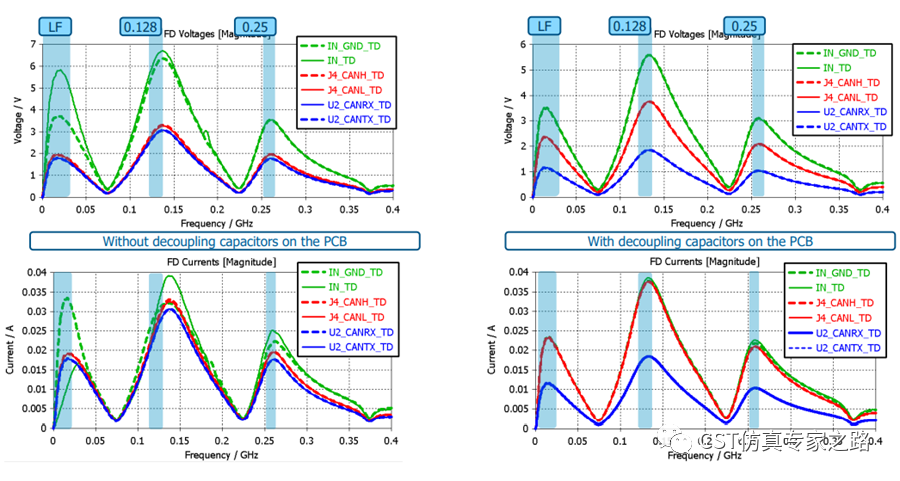

仿真結果如下圖，該例中還對比分析了去耦電容對于感應電壓和電流的影響：
另外，我們還可以設置場監視器直接觀察PCB板上的表面電流和場分布情況。
總結：
CST2023版本提供了BCI電流注入鉗模型和激勵信號源。
使用BCI模型和PCB模型在原理圖上組合，可以高效地仿真BCI測試。
