CST基礎086-制作Block結構的3D模型
CST是Computer Simulation Technology的縮寫,是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇,主要講解CST仿真分析時常用的基礎操作和基本使用技巧,幫助用戶更好的理解和掌握CST的使用。
將CST Design Studio中的Block制作成3D模型,Schematic > Simulation > Simulation Project > All Blocks as 3D Model。
可以在CST Design Studio的Block Selection Tree中調出各種Block信息。并且可以使用Microstrip、Stripline、Waveguide項目中的Block,創建成實際3D模型。如下圖所示,調出所需形狀的Block,分別選中各Block,在Block Parameter List窗口中設置長、寬等尺寸值后連接到一起。下一步,點擊AlBlocksas3D Model按鈕選擇用于仿真的求解器,自動生成3D模型。

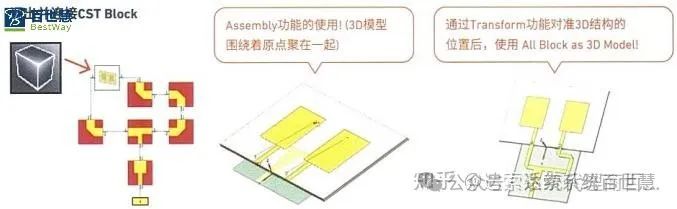

接下來將微帶功分器和現有的天線組合到一起,選擇Block Selection Tree一FieldSimulators一CST Studio Suite Block,按住鼠標左鍵拖拽(Drag & Drop)到Schematic界面中,調出天線的.cst文件。如下圖所示,將Block連接在一起后,然后按下Assembly,就會顯示3D結構的Block。將該結構Transform到相應的位置后,使用ALlBlock as3D Model功能,就會自動生成組裝好的3D結構。
