CST基礎074-CST仿真結果的比較

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

希望比較兩個仿真數據時，可以使用New Tree Folder，操作命令：Navigation Tree > 1D Results > New Tree Folder。點擊導航樹中的1D Results文件夾然后右鍵選擇New Tree Folder就會顯示下級文件夾。將仿真結果拖拽或復制到新生成的文件夾即可。

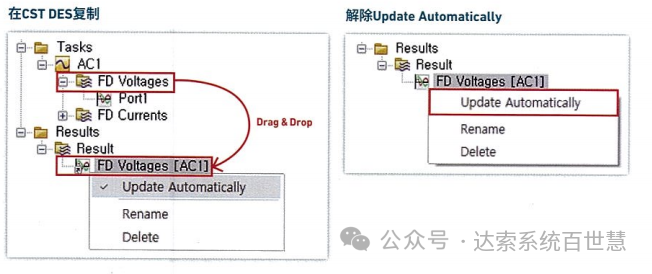

Schematic(CST設計工作室CST Design Studio)也有類似的功能。Navigation TreeResults文件夾右鍵就可以使用。在這里也可以通過鼠標拖拽復制結果，但是要使用該方法需要解除UpdateAutomatically。需要注意的是，如果不解除，執行其他仿真時復制的結果也會一起發生變化。通過Cm+，C+復制粘貼，就不會UpdateAutomatically，即使追加仿真也不會改變復制的結果。
