CST基礎081-使用陣列系數計算陣列天線遠場結果

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 查看遠場結果

查看各種遠場結果，Navigation Tree > Farfields > Selection > Farfield Plot。

有時候需要確認遠離電磁源的區域(Farfield Region)中的電磁波特性。具有代表性的是天線、EMC/EMI等仿真領域。在這里以天線仿真為例說明一下。

在導航樹的Farfield文件夾中選擇結果列表中的一個，工作界面上方的Farfield Plot菜單就被激活，可以進行如下的設置。

下面是上圖中設置的詳細說明：

• Show Structure 勾選后同時顯示遠場方向圖和仿真模型,可以很直觀地分析結果?？蓱糜?D和1D Polar Plot。


• Transparency 可以對模型和3D遠場結果設置透明度

• Size 移動調節條(tuning bar)可以調整3D遠場方向圖的顯示尺寸。

• Step Size 可以設置1D/2D/3D遠場結果的角度分辨率輸入的步長值越小，顯示結果取點越密。

• Directivity、Gain、Realized Gain等結果類型變更可以在Farfield Plot 菜單中輕松設置。

2. 使用陣列系數計算陣列遠場結果

對單一天線進行仿真分析后，查看反映陣列系數的遠場結果，Navigation Tree > Farfields > Selection > Farfield Plot > Array Factor。

下面介紹一下，對單一天線進行仿真后，輕松計算反映陣因子(Array Factor)的遠場的方法。點擊Farfield Plot菜單的Array Factor圖標，激活Farfield Calculation of Antenna Arrays窗口。

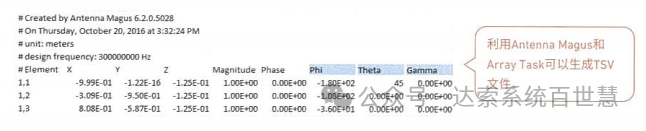

Array Type分為Rectangular和User Defined。這里以自由度較高的UserDefined為準進行說明。創建Antenna List和Excitation Pattern有兩種方法一種是調出TSV文件;另一種是從同一個圖形用戶界面(GUI)的Schematic中調出Array Task。下面是調出TSV文件的例子。

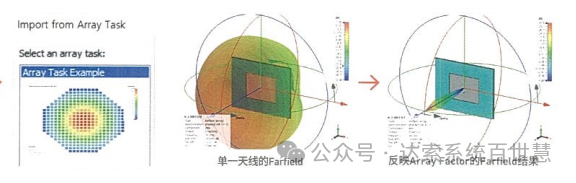

最容易的方法是，在同一個圖形用戶界面(GUI)內利用Schematic的Array Task的方法。
