CST基礎036-多芯端口設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

設置多芯端口饋電：Simulation > Sources and Loads > Waveguide Port。

當端口區域存在兩個以上導體時，可以采用Multipin Waveguide Port (多芯端口)。比如，如下圖所示，多芯同軸線纜、多條帶狀線或微帶線構成的PCB等結構上可以采用多芯端口的饋電方式。

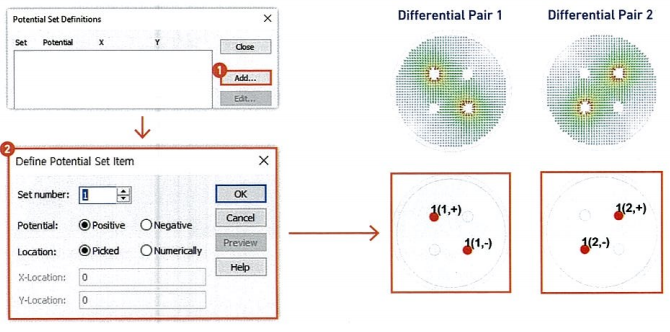

像差分線或共面波導結構一樣，在一個波導端口上定義多個信號特性時，主要采用上述的多芯端口。設置多芯端口時，勾選波導端口設置窗口下方Mode Settings的Multipin Port選項后，點擊Define Pins按鈕定義信號即可。比如，4個內芯的同軸線纜上構成兩個差分對(DifferentialPair)時，將構成差分對的內芯都組編到相同的Set Number,Potential值分別設置+,-以便接收正反相位信號。
