CST基礎082-變更遠場的基準軸

來源：小編更新時間：2024-06-22 閱讀：

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

設置符合不同分析目的基準軸，Navigation Tree > Farfields > Selection > Farfield Plot。

像天線一樣具有輻射特性的器件有時需要根據產品特性和分析目的，進行基準軸的變更。在這里舉例說明，對Co/Cross-Polarization的遠場分析方法。

遠場主極化分量(Co-Polarized Farfield Component)具有與激勵(Excitation)信號一樣的極化方向。遠場交叉極化分量(Cross-Polarized Farfield Component)意味著其極化方向與主極化分量垂直交叉。如右圖所示，輸入激勵信號時，具有Y軸方向極化的就是主極化分量。

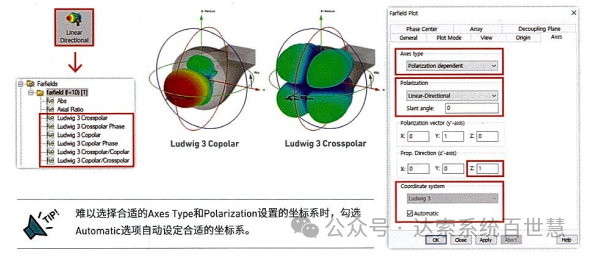

基準軸的變更方法有兩種：一種是Farfield Plot菜單中選擇事先定義好的極化設置；另一種是在Properties的Axes選項卡中用戶手動輸入變量值。為了分析Co/Cross-Polarization 的遠場方向圖，在Farfield Plot對話框的Axes選項卡中選擇Linear Directional時，會默認采用Ludwig 3坐標系，在導航樹的遠場方向圖文件夾會生成Co/Cross-Polarized的圖標。如下圖所示是手動設置的方法。
