CST基礎049-全局網格設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

CST支持PBA（Perfect Boundary Approximation）和TST（Thin Sheet Technique）等強大的網格技術。要進行準確的仿真分析，則需要設置合適且準確的網格。全局網格（Global Mesh）設置操作命令：Simulation > Mesh > Global Properties(Type: Hexahedral)。

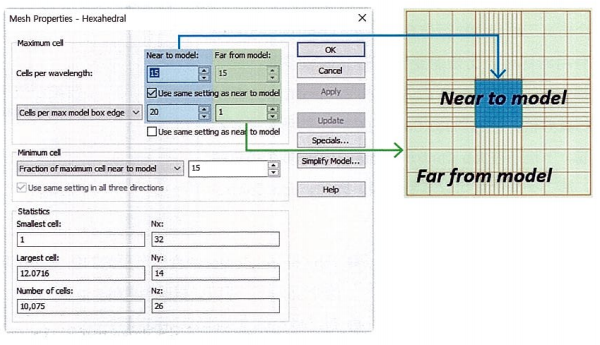

Mesh設置分為Maximum cell 部分和Minimum cell部分， Maximum cell又細分為Near tomodel和Far from model。

• Maximum cell的設置會決定剖分仿真模型的最大網格尺寸。


• Minimum cel的設置會決定剖分仿真模型的最小網格的尺寸不會小于這個限值。

• Near to model決定仿真模型上的網格尺寸。

• Far from model決定仿真模型以外的計算區域的網格尺寸。

• Maximumcell提供兩種設置標準，以便根據應用進行有效計算。

• Cells per wavelength 以最大仿真頻率對應的波長來劃分網格。

• Cells per max model box edge 以仿真模型的最長邊為準來劃分網格。

點擊Global Mesh設置對話框中的Specials按鈕，可以進行更加精細的網格設置。Special mesh支持劃分網格的各種條件，可進行精確仿真所需的更加細致的網格設置。

Special Mesh Properties 由 Refine、Snapping、Discretizer 三個選項卡構成。

• Refine 設置網格的進一步加密。


• Snapping 設置網格劃分時需要考慮的Snapping對象。

• Discretizer 設置結構分割的準確度。

通過設置各個選項卡，可以對仿真模型的網格進行更加有效和精細的設置。下面結合圖片說明Special Mesh設置中常用的功能。

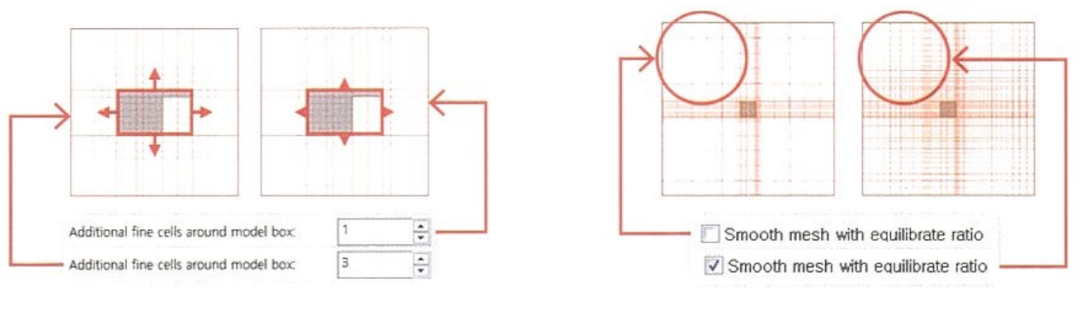

Volume Refinement：以仿真模型結構的Volume為準進一步細分網格。

Smooth mesh with equilibrateratio：網格平滑系數比，設置的值越大，相鄰網格之間的尺寸差異越大。

Edge Refinement：對仿真模型結構的邊緣(Edge)進一步細分網格。
