CST入門10-Shapes工具欄

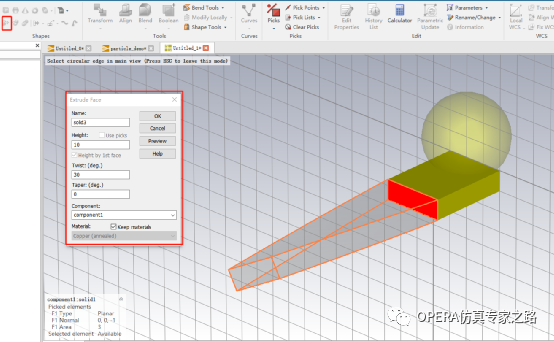

接下來看面拉伸，先選擇面，在Shapes菜單下選擇Extrude：

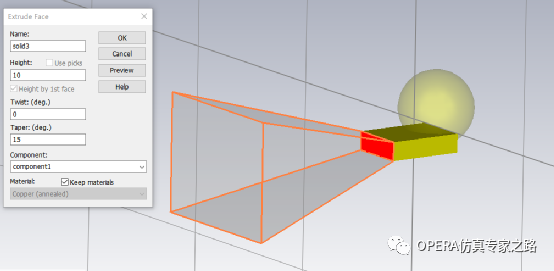

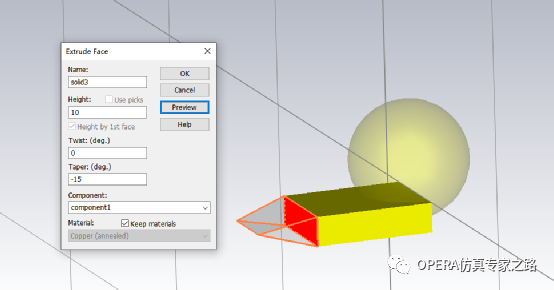

10為拉長角度，30°為扭的角度。至于Taper漸變的角度發倆圖自己體會了，很難文字描述：

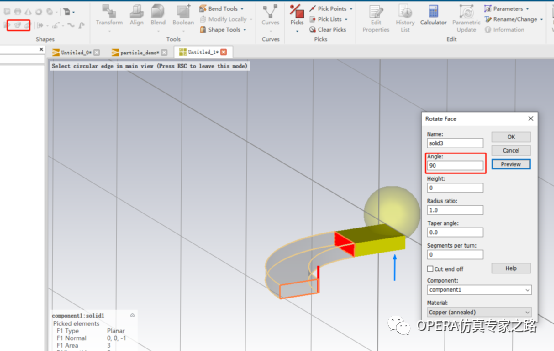

接下來是選擇面，旋轉面拉伸，需要輸入參考坐標軸，輸入兩個點坐標即可，結果示意如下：

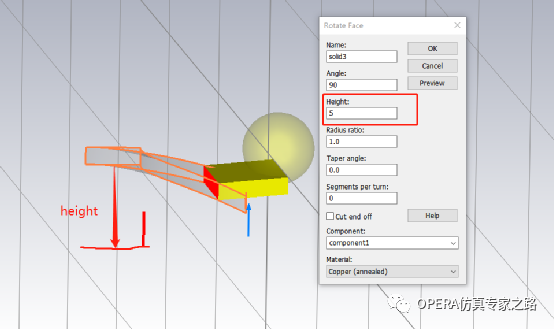

輸入height：

其余的參數應用場景也不多，就不羅列了。

另外還有個LOFT放樣功能，選擇兩個面即可完成放樣：

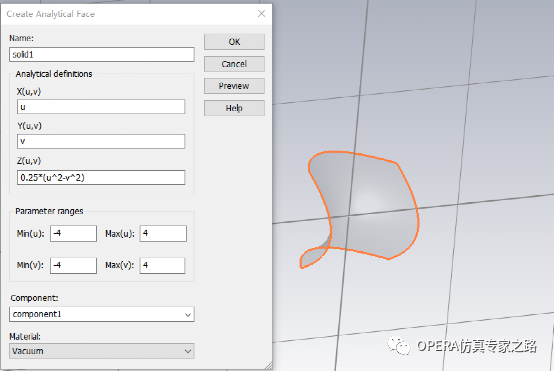

解析面建模菜單：

在這個對話框中，通過定義x(u,v)， y(u,v)， z(u,v)的解析函數，以及參數u和v的范圍來指定一個解析面。生成的面實體在component下。

Shape from Picked Faces菜單需要選中一個面然后執行，會在導航樹component下生成一個新的實體面。

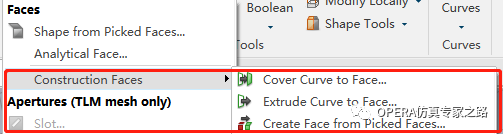

如果用construction faces生成的Face面則會在導航樹Faces下內，僅作為構造面出現。

Shape工具中還有一個從曲線curve生成實體的菜單：

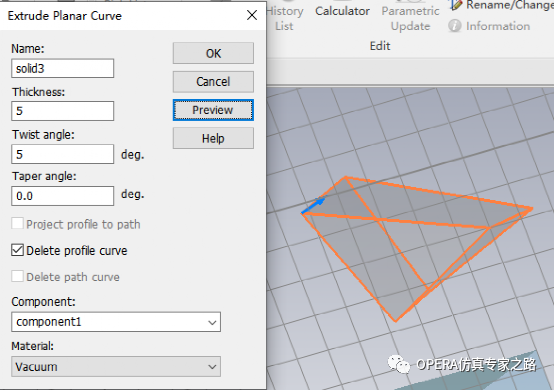

本質上和實體extrude相同，舉例從一個閉合曲線拉伸一個實體出來：

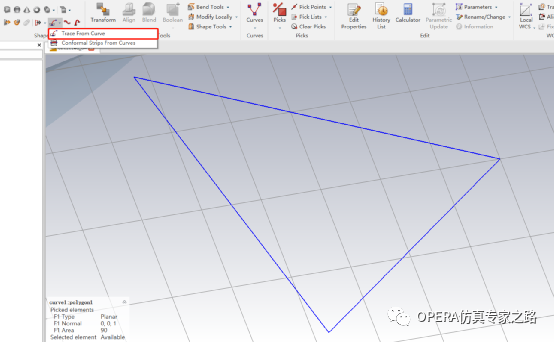

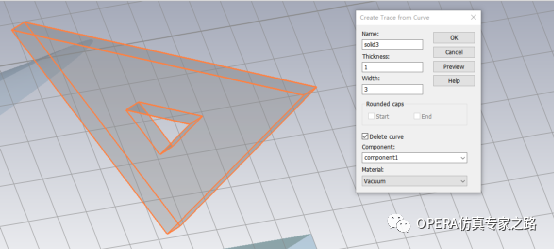

使用Trace From Curve根據曲線生成帶厚度的實體

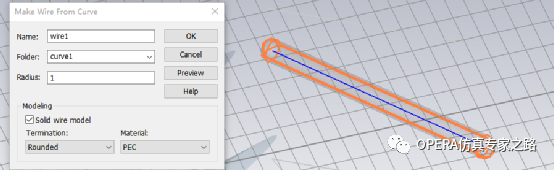

Wire from curve功能是將curve曲線轉換成wire連接線的：

可以將其選擇為實體solid聯結線，并且有圓線、普通線連接的區別。不啟用solid wire model則作為形意顯示為wire。

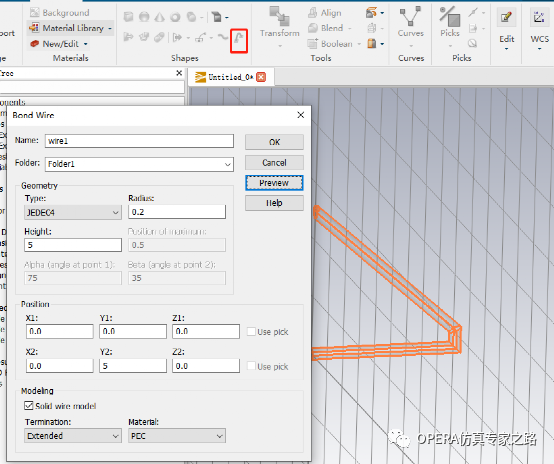

Shapes工具欄的最后一個是Bond Wire，直接創建Wire：

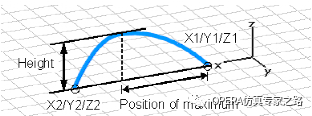

Type中如果選擇Spline，對應設置的參數含義為：

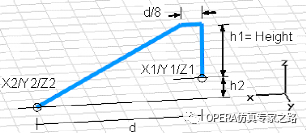

JEDEC4：

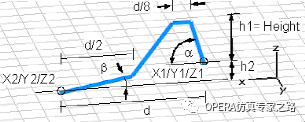

JEDEC5：

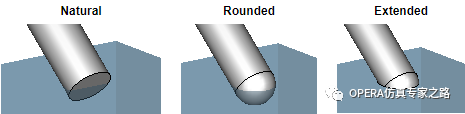

如果使用solid wire不同選項的接頭的實際區別：
