CST2023版新功能08-I-solver按目標子組計算散射場
作者 | Ma Bin
在CST2023 版本中,我們更新了很多有趣并且非常實用的功能,本篇文章中我們將介紹I求解器中一個新功能,即按目標子組計算散射場。
以前設計工程師在做目標RCS仿真分析時,如果目標RCS超過指標要求,那么就需要分析超標原因,需要判斷目標中那些結構是強散射體,那些結構是弱散射體,并做相應的整改,進而再次進行RCS分析。當所分析的目標電尺寸特別大時,仿真計算出一條RCS曲線的時間甚至是數天,在這種情況下每進行一輪驗證都極為耗時。通常設計工程師憑經驗在目標中選擇幾處可能的結構進行整改,這種整改對于經驗不足的工程師而言,往往不能做到對癥下藥。
在CST2023版本中,我們根據積分方程求解器(I-solver)的特性,增加了一個新的功能:在后處理中僅計算目標中被選中物體的散射場。通俗的講,對于具有N個結構組成的目標而言,利用I求解器進行RCS求解,求解完成后可以在后處理中選擇查看N個結構中任意結構的RCS貢獻。
我們以CST的Component Library中的仿真案例介紹這個功能,如下圖所示。

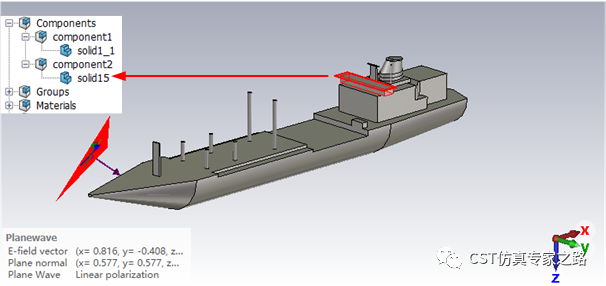

打開該仿真案例,該模型中只有兩個component:主船體為solid1_1;船樓上一塊金屬板為solid15。平面波從斜上方入射,計算船體的散射方向圖。

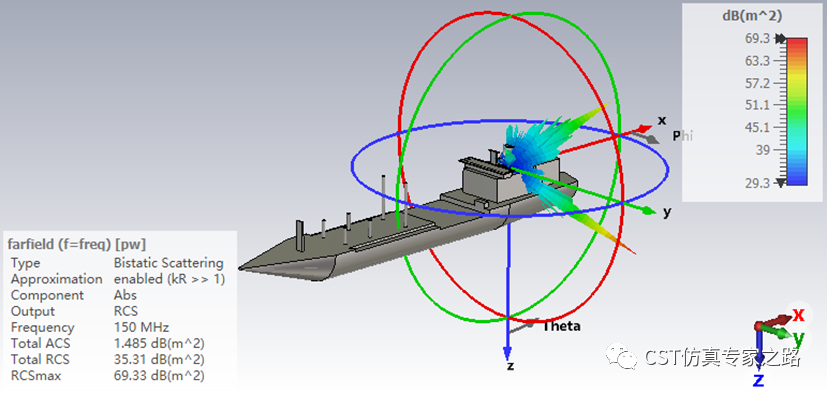

直接運行仿真,可以拿到整個船體的三維散射方向圖,如下圖所示。
如果我們僅想查看船樓上的金屬板對整個散射方向圖的貢獻,通常的做法是將這個金屬板拿出來,單獨建立一個仿真工程,再進行一次計算。

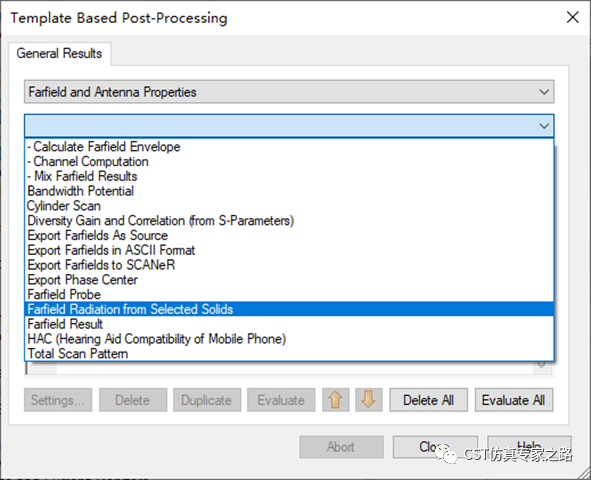

CST2023版本增加了一個后處理模板,無需再次重復計算就可以拿到整個金屬板單獨的散射場。如下圖所示,在后處理模板中選擇Farfield Radiation from Selected Solids模板。

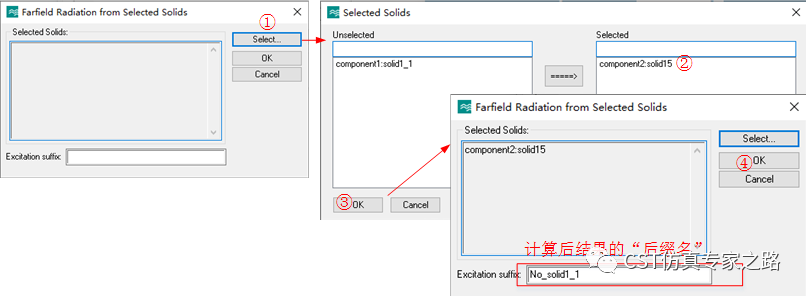

在Farfield Radiation from Selected Solids模板中,單擊Select,然后將solid15從左邊的選項框中移動到右邊的選項框,兩次單擊OK以確認選擇的是solid15。注意,在Excitation suffix對話框中輸入的是計算后結果的后綴名。

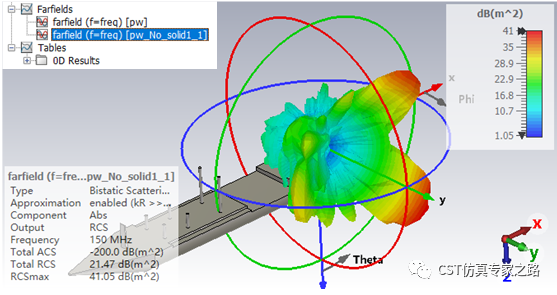

運行該后處理模板計算,最終可以得到solid15單獨的散射方向圖,如下圖所示。

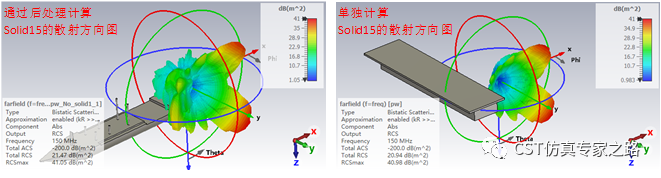

將后處理模板計算的結果與單獨計算金屬板的結果進行對比,結果如下。
在CST的I求解器中按目標子組計算散射場,可以很大程度上幫助設計工程師理解目標散射特性,快速迭代設計方案,對于大型的仿真工程而言,好處更為明顯。
