CST基礎045-多端口激勵幅度、相位設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

使用 Simulation > Setup Solver > Stimulation Settings 操作命令可以設置各端口的Amplitude、Phase和Excitation Type。

不使用已經(jīng)定義好的全部Port，只希望使用特定Port進行仿真時，可以在Excitation List中進行設置。

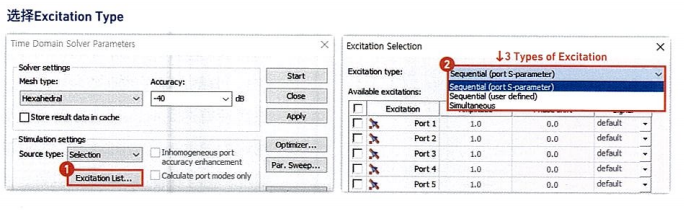

設置方法如下：Stimulation Settings中，在Source Type下拉菜單中選擇Selection后，點擊Excitation List彈出Excitation Selection對話框就可以更改端口設置。在此對話框中勾選需要進行仿真的Port，也可以更改Port的Amplitude和Phase，還可以設置為依次激勵還是同時激勵。

Excitation Type有三種：

第一種是Sequential（port S-parameter）方式，依次釋放Port進行仿真分析；該設置中采用幅度為1，相位為0的固定Signal，可以查看Standard S-ParameterResult。第二種是Sequential（user defined）方式，依次釋放Port進行仿真分析，但是用戶可以更改Amplitude，Phase和Signal。

第三種是Simultaneous方式，Signal同時入射到選中的端口進行仿真分析。

通常在陣列天線仿真中了解各端口的Amplitude和Phase信息時，通過Simultaneous功能可以很快確認陣列天線的輻射模式。
