CST基礎009-變量和Parameter List

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

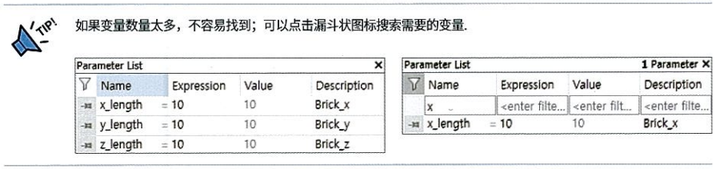

CST中，用戶可以在結構尺寸、材料參數等多種設置上輸入特定數字，也可以輸入變量，應用于各種分析場景。設置方法很簡單，在Modeling、Simulation設置的對話框中不輸入數字取而代之輸入文本形式的變量名稱。如果是第一次設置的變量，輸入初始值后用Description來說明變量就行。這些變量會保存到Parameter List一欄。

希望改變Parameter變更結構時，修改Expression值即可，然后按下“F7”鍵完成更新。設置成變量會易于進行Parameter Sweep、Optimization等參數分析和優化，所以仿真設計中的重要參數還是設成變量比較好。
