CST基礎010-Result Navigator

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

在一個仿真工程中更改變量取值進行仿真分析或者改變設置進行仿真分析時，之前的1DResult會不會消失呢?

1D Result：CST中1D Result指的是Y值取決于X軸的曲線圖結果(比如:S-Parameter結果)

答案是：1D Result都會被保存，且可以在Result Navigator中查看。如下圖所示，Result Navigator中保存著不同變量取值對應的結果，選擇所需變量值的Run ID就可以查看其結果。還可以同時選擇多條ID，將多個Plot放在一起查看，只需要使用“Ctrl”鍵或"Shift"鍵進行復選就行。使用Parameter Sweep、Optimization功能時會頻繁更改變量多次進行仿真分析，這些結果都會保存到Result Navigator，有助于掌握變量影響結果的趨勢或便于查看及對比結果。

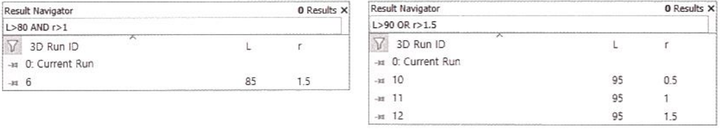

Result Navigator也可以使用漏斗狀圖標的分類功能，通過不等號劃分為大于或小于某個數值，或者通過AND/OR。

指令設置多個篩選條件。
