CST基礎018-Pick List和選擇點、線、面

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 選擇點/線/面

通過Pick功能選擇點/線/面的方法，Modeling > Picks > Picks > Pick Points, Edges or Faces。

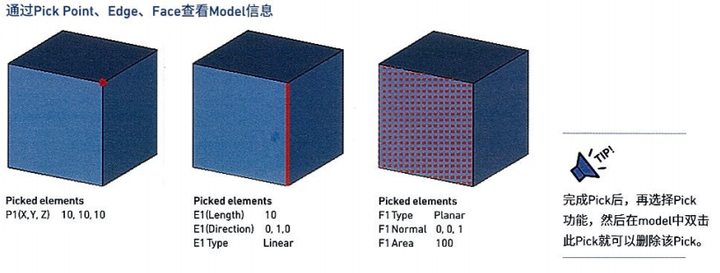

Pick是在模型上或任意空間中選擇Point、Edge、Face的功能。利用Pick功能可以輕松獲取模型的位置、尺寸等信息，也可以在執行Modeling和Result Handling等各種Setup操作時使用。

2. Pick List的確認和修改

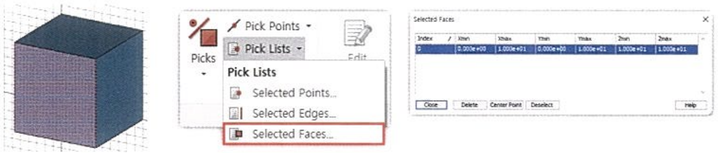

確認和修改Pick List的方法，Modeling > Picks > Pick Lists > Selected Points / Edges / Faces

存在多個Pick Point、Edge、Face時，可以通過Pick List進行確認、修改和刪除操作。

選定點：確認Pick Point List的窗口：可以進行刪除或移動各Points的操作。按下ctrl鍵選中兩個Point，可以實現取這兩個Point的中點(Mean)、從這兩個Point生成一條線(To Edge)的功能。

選定邊：確認Pick Edge List的窗口：可以進行刪除或移動各Edges的操作。按下ctrl鍵選中兩個Edge，可以實現取這兩個Edge中心的Edge(Mean)，還可以基于事先選擇的面對選中的Edge進行移動(In Plane)。

選定面：確認Pick Face List的窗口：可以對所選的Face進行刪除操作，也可以將已經選擇的Face變更為Center Point。
