10.10 HFSS 微帶天線設計之查看天線諧振點

文章來源: 本站原創    錄入: mweda.com

     查看天線信號端口回波損耗（即 S11）的掃頻分析結果，給出天線的諧振點。

    （1）右鍵單擊工程樹下的 Results 節點，在彈出菜單中選擇【Create Modal Solution Data Report】→【Rectangular Plot】命令，打開如圖 10.31 所示的報告設置對話框。

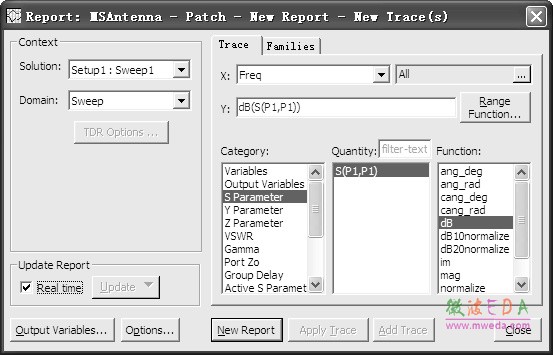

圖 10.31 報告設置對話框

    （2）在該對話框中，確定左側 Solution 項選擇的是 Setup1:Sweep1，Domain 項選擇的是 Sweep，右側 X 項選擇的是 Freq；在右側的 Category 欄選中 S Parameter，Quantity 欄選中 S(P1,P1)，F(xiàn)unction 欄選中dB；然后單擊按鈕，再單擊按鈕關閉對話框。

    （3）此時，即可生成如圖 10.32 所示的 S11在 1.5～3.5GHz 的掃頻曲線報告。

    （4）在圖 10.32 中，單擊選中 S11掃頻曲線，然后單擊工具欄的按鈕，標記出 S11曲 線的最小值點 m1，并在圖中顯示出最小值點的坐標。從圖中可以看出，當頻率為 2.35GHz 時，S11最小，S11最小值約為14.8dB。

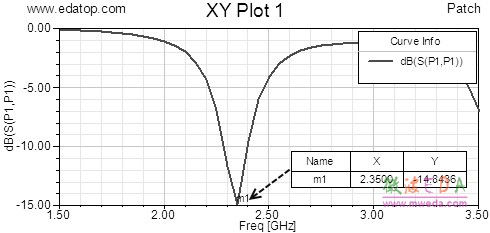

圖 10.32 S11的掃頻曲線
