10.9 HFSS微帶天線設計檢查和運行仿真分析

     通過前面的操作，我們已經完成了模型創(chuàng)建和求解設置等 HFSS 設計的前期工作，接下 來就可以運行仿真計算，并查看分析結果了。在運行仿真計算之前，通常需要進行設計檢查， 檢查設計的完整性和正確性。

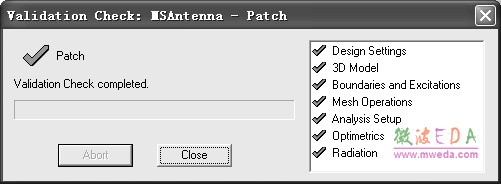

    從主菜單欄選擇【HFSS】→【Validation Check】命令，或者單擊工具欄的按鈕，進行設計檢查。此時，會彈出如圖10.30 所示的檢查結果顯示對話框，該對話框中的每一項都顯示圖標，表示當前的HFSS設計正確、完整。單擊關閉對話框，準備運行仿真計算。

圖 10.30  檢查結果顯示對話框

    右鍵單擊工程樹下的 Analysis 節(jié)點，從彈出菜單中選擇【Analyze All】命令，或者單擊工具欄按鈕，運行仿真計算。

    仿真計算過程中，工作界面上的進度條窗口會顯示出求解進度，信息管理窗口也會有相 應的信息提示，并會在仿真計算完成后，給出完成提示信息。
