10.7 HFSS微波天線設計中添加和使用變量

文章來源: 本站原創    錄入: mweda.com

     添加設計變量Length,初始值為31.0mm,用以表示微帶貼片的長度;添加設計變量Width,初始值為 41.4mm,用以表示微帶貼片的寬度;添加設計變量 Xf,初始值為 9.5mm,用以表示同軸饋線的圓心點的x 軸坐標。

    10.7.1 添加設計變量

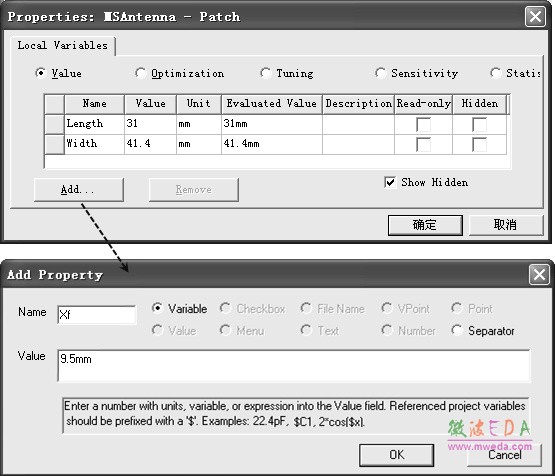

    (1)從主菜單欄選擇【HFSS】→【Design Properties】命令,打開設計屬性對話框,單擊對話框中的按鈕,打開Add Property 對話框。

    (2)在 Add Property 對話框中,Name 項輸入變量名 Length,Value 項輸入變量的初始值 31mm,然后單擊按鈕;此時,添加了變量 Length。

    (3)重復第(2)步操作,添加變量 Width 和 Xf,其初始值分別為 41.4mm 和 9.5mm。

    (4)最后單擊“設計屬性”對話框的按鈕,完成變量定義。變量定義過程如圖 10.26 所示。


圖 10.26 定義變量

    10.7.2 在模型中使用變量

    使用變量Length 和Width 表示微帶貼片Patch 的長度和寬度,并設置微帶貼片的起點坐標為(Length/2,Width/2,5mm)。使用變量Xf 代替同軸饋線Feed 的底部圓心和集總端口Port 的圓心在x 方向的坐標。

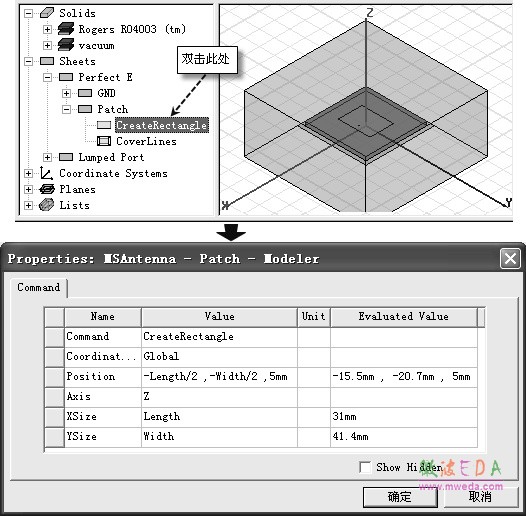

    (1)展開操作歷史樹下的Sheets 節點,找到并展開 Perfect E 節點,再展開 Perfect E 節點下的Patch 節點,雙擊 Patch 節點下的CreateRectangle,打開微帶貼片Patch 的屬性對話框,如圖 10.27 所示。


圖 10.27 從操作歷史樹中打開“屬性”對話框操作

    (2)在“屬性”對話框中,把 Position 項對應的 Value 值由原來的(15.5,20.7,5) 改為(Length/2,Width/2,5mm),把 XSize 和 YSize 項對應的 Value 值由原來的31 和41.4 改為變量 Length 和 Width。

    (3)單擊按鈕,完成設置。

    (4)重復步驟(1),在操作歷史樹 Solids > vacuum 節點下找到并展開 Feed 節點,在 Feed 節點下雙擊 CreateCylinder,打開同軸饋線 Feed 的屬性對話框。在該對話框中,把 Center Position 項對應的Value 值由原來的(9.5,0,0)改為(Xf,0,0)。然后,單擊按鈕完成。

(5)重復步驟(1),在操作歷史樹 Sheets>Lumped Port 節點下找到并展開Port,在Port 節點下雙擊CreateCircle,打開同軸饋線 Feed 的屬性對話框。在該對話框中,把 Center Position 項對應的Value 值有原來的(9.5,0,0)改為(Xf,0,0)。然后,單擊按鈕完成。
