10.6 HFSS微帶天線設計時激勵端口設置

    設置同軸線信號端口面（即圓面 Port）的激勵方式為集總端口激勵。

    （1）展開操作歷史樹下的 Sheets 節點，選擇圓面 Port；選中后，模型會高亮顯示。

    （2）在三維模型窗口單擊右鍵，從彈出菜單中選擇【Assign Excitation】→【Lumped Port】，打開如圖 10.23 所示的集總端口設置對話框，設置Port 面為集總端口激勵方式。

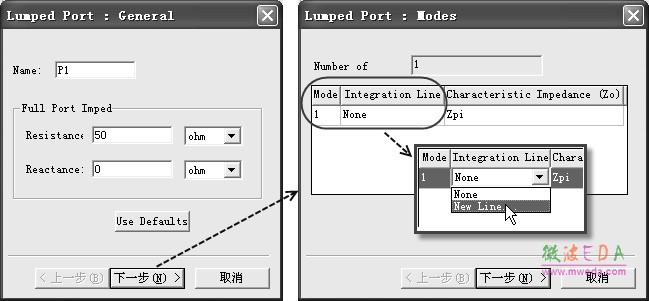

圖 10.23 “集總端口設置”對話框

    （3）在該對話框中，Name 項對應的文本框輸入端口激勵名稱 P1；Resistance 和 Reactance 項分別輸入50和0，即設置端口阻抗為50歐姆；然后單擊按鈕。

    （4）在新打開的界面中，單擊Integration Line 項的 none，從其下拉列表中單擊 New Line…，設置集總端口的積分校準線。在狀態欄的 X、Y 和 Z 文本框內輸入積分線起點坐 標（10，0，0），然后按回車鍵確定；緊接著在狀態欄的 dX、dY 和 dZ 文本框內分別輸入 1、0 和 0，再次按回車鍵確認；狀態欄的輸入狀態如圖 10.24 所示。

圖 10.24 狀態欄輸入狀態

    （5）此時，退出設置積分線狀態，回到集總端口設置對話框，單擊對話框的按鈕直到結束，完成集總端口激勵方式設置。

    （6）設置完成后，集總端口激勵 P1 會添加到工程樹的 Excitations 節點下，單擊 Excitations 節點左側的按鈕，展開該節點，選中激勵 P1，然后單擊工具欄按鈕，放大顯示上面添加的激勵端口P1，如圖 10.25 所示。

圖 10.25 設置的集總端口激勵P1
