8.2.3 HFSS 輸出變量 ( Output Variable )
HFSS 在分析計算和數據后處理過程中,除了能夠計算、處理系統內建的參數外,還能夠計算、處理用戶自定義的輸出變量。下面來講解在 HFSS 中如何添加自定義的輸出變量。
右鍵單擊工程樹下的Results 節點,從彈出菜單中單擊【Output Variables】命令,打開如 圖 8.4 所示的輸出變量編輯對話框,即可以添加和定義輸出變量。輸出變量編輯對話框由 6 個部分組成,各部分的說明如下。

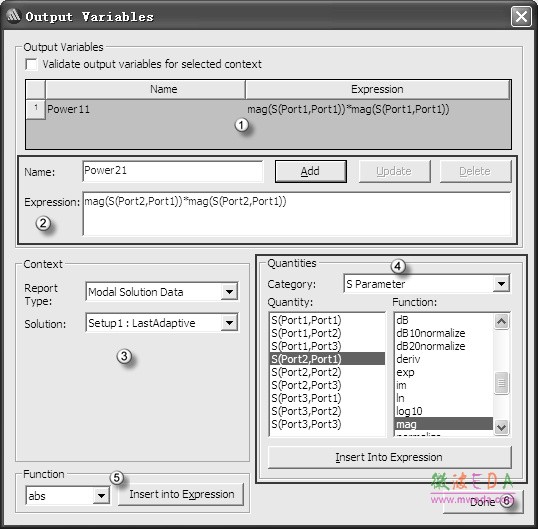

圖 8.4 輸出變量編輯對話框
① 此處列出了設計中已經定義的輸出變量。例如,圖 8.4 表示當前設計中已經定義了一 個輸出變量 Power11,且 Power11= mag(S(Port1,Port1))* mag(S(Port1,Port1))。
② 此處輸入輸出變量的名稱和表達式。假如需要定義一個輸出變量 Power21,且 Power21=mag(S(Port2,Port1))*mag(S(Port2,Port1)),則需要在 Name 項輸入變量名 Power21,在 Expression 項輸入變量表達式 mag(S(Port2,Port1))* mag(S(Port2,Port1)); 然后單擊Add按鈕,添加該輸出變量。在 Expression 項輸入變量表達式時,HFSS 會自動檢查表達式的正確與否;如果表達式的字體是紅色的,說明表達式有誤或者不完整;如果字體是藍色的,說明表達式是正確的。
③ 此處為 Context 部分,選擇數據結果的類型(Report Type)和求解項(Solution)。選擇不同的數據結果類型會影響到④、⑤兩處列表中的結果參數和表達式函數。
④ 在③處的 Expression 項內如果全部手動輸入變量表達式,有時難免會出現一些的錯誤;借助于此處的 Quantity 列表和 Function 列表,用戶可以更加方便、準確地定義輸出變量表達式。例如,前面定義的輸出變量表達式 mag(S(Port2,Port1))* mag(S(Port2,Port1)), 可以通過在此處的 Quantity 列表中選擇 S(Port2,Port1),F(xiàn)unction 列表中選擇 mag,然后 單擊按鈕,即在③處的 Expression 項插入了表達式 mag(S(Port2, Port1));之后手動輸入乘號“*”,再次單擊按鈕,此時就插入了完整的變量表達式 mag(S(Port2,Port1))* mag(S(Port2,Port1))。
⑤ 單擊此處的下拉列表可以選擇HFSS中定義的數學函數,例如abs表示求絕對值函數,cos 表示余弦函數等;單擊此處的按鈕可以把選擇的數學函數插入到③ 處的變量表達式中。
⑥ 完成輸出變量地定義之后,單擊 Done 按鈕,退出輸出變量編輯對話框。
-
