8.2  HFSS 數值結果

    求解分析完成后，從主菜單欄選擇【HFSS】→【Results】命令，或者右鍵單擊工程樹下 的 Results 節點，可以彈出查看 HFSS 各種分析求解數值結果的命令。對于本征模求解、模式驅動求解和終端驅動求解3 種求解類型，分析求解和顯示的數值結果也有所不同。

    8.2.1 數值結果的顯示方式

    HFSS 后處理模塊能以多種方式來顯示分析數值結果，這些數值結果的顯示方式包括以下幾種。

    >> Rectangular Plot ：直角坐標圖形顯示。

    >> Polar Plot ：極坐標圖形顯示。

    >> Radiation Pattern ：輻射方向圖。

    >> Data Table ：數據列表顯示。

    >> Smith Chart ：史密斯圓圖顯示。

    >> 3D Rectangular Plot ：三維直角坐標圖形顯示。

    >> 3D Polar Plot ：三維球坐標圖形顯示。

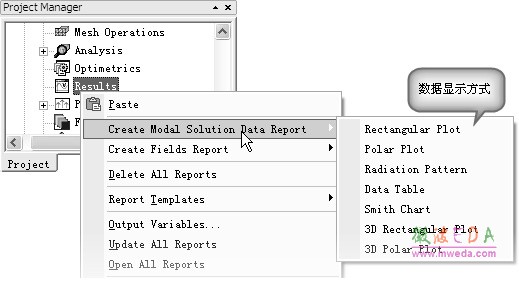

    對于模式驅動求解類型，右鍵單擊工程樹下的 Results 節點，從彈出菜單中單擊【Create Modal Solution Data Report】命令，可以打開數據后處理顯示方式子菜單，選擇你所需要的數據顯示方式，如圖 8.3 所示。

圖 8.3 選擇后處理數據顯示方式

    對于終端驅動求解類型，右鍵單擊工程樹下的 Results 節點，從彈出菜單中單擊【Create Terminal Solution Data Report】命令，可以打開數據后處理顯示方式子菜單，選擇你所需要的 數據顯示方式。

    對于本征模求解類型，右鍵單擊工程樹下的 Results 節點，從彈出菜單中單擊【Create Eigenmode Parameters Report】命令，可以打開數據后處理顯示方式子菜單，選擇你所需要的數據顯示方式。

    8.2.2 數值結果的類型

    HFSS 在計算求解時，既會計算系統內建的性能參數（如 S 參數），也會計算用戶自定義的輸出變量參數；因此，在數據后處理時，既可以顯示內建的性能參數值（如 S 參數），也可以顯示用戶自定義的輸出變量參數值。

    對于本征模求解、模式驅動求解和終端驅動求解 3 種求解類型，在求解分析完成后，數據后處理模塊所處理和顯示的數值結果類型也有所不同。

    其中，本征模求解類型只分析本征模參數，在數據后處理結果中也只顯示本征模參數值。

    而模式驅動求解類型在求解計算過程中會分析計算 S 參數、電壓駐波比等數據；在求解分析完成后，數據后處理模塊中能夠顯示的數值結果參數類型有如下 11 種。

    >> Output Variables ：用戶自定義的輸出變量。

    >> S Parameter ：散射參數。

    >> Y Parameter ：導納參數。

    >> Z Parameter ：阻抗參數。

    >> VSWR ：電壓駐波比。

    >> Gamma ：復數形式的傳播常數。

    >> Port Z 0：端口特征阻抗。

    >> Active S Parameter 。

    >> Active Y Parameter 。

    >> Active Z Parameter 。

    >> Active VSWR 。

    對于終端驅動求解類型，仿真計算的性能參數以及仿真計算完成后數據后處理模塊中能夠顯示的數值結果參數，和模式驅動求解類型相比，大部分都是相同的。但是因為終端驅動求解類型不計算傳播常數，因此后處理模塊不會顯示傳播常數的結果；另外，由于終端驅動求解類型需要計算終端的電壓，因此后處理模塊可以顯示電壓傳輸矩陣。終端驅動求解類型在求解分析完成后，數據后處理結果中可以顯示的數值結果參數類型有如下 12 種。

    >> Output Variables ：用戶自定義的輸出變量。

    >> S Parameter ：散射參數。

    >> Y Parameter ：導納參數。

    >> Z Parameter ：阻抗參數。

    >> VSWR ：電壓駐波比。

    >> Power ：功率。

    >> Voltage Transform matrix ：電壓傳輸矩陣。

    >> Terminal Port Z 0：端口特征阻抗。

    >> Active S Parameter 。

    >> Active Y Parameter 。

    >> Active Z Parameter 。

    >> Active VSWR 。

    知識點：Active S 參數

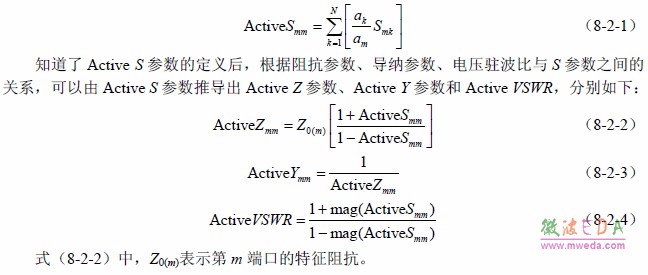

    S 參數是建立在入射波、反射波關系基礎上的網絡參數，以器件端口的反射信號以及 從該端口傳向另一端口的信號來描述電路網絡。傳統意義上的 S 參數，第 m 個端口回波 損耗 Smm的定義是基于其他端口都是匹配的這一條件下的，因此 Smm的定義并沒有考慮其 他端口的耦合效應。Active S 參數在定義第 m 個端口回波損耗 Smm時充分考慮了其他端口 的耦合分量。對于 N 端口網絡來說，假設使用 ak 表示第 k 個端口的入射波，Active Smm 的定義如下：
