6.1 HFSS 中的求解類型
文章來源: 本站原創 錄入: mweda.com

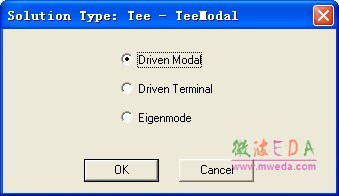

新建一個 HFSS 工程設計時,首先需要選擇該設計的求解類型。通過從主菜單欄選擇 【HFSS】→【Solution Type】命令,打開如圖 6.1 所示的對話框,設置求解類型。
圖 6.1 求解類型
HFSS 中有3 種求解類型:模式驅動求解(Driven Modal)、終端驅動求解(Driven Terminal) 和本征模求解(Eigenmode)。
1.模式驅動求解類型
以模式為基礎計算 S 參數,根據導波內各模式場的入射功率和反射功率來計算 S 參數矩 陣的解。
2.終端驅動求解類型
以終端為基礎計算多導體傳輸線端口的 S 參數;此時,根據傳輸線終端的電壓和電流來計算 S 參數矩陣的解。
3.本征模求解類型
本征模求解器主要用于諧振問題的設計分析,可以用于計算諧振結構的諧振頻率和諧振頻率處對應的場分布,以及計算諧振腔體的無載 Q 值。 應用本征模求解時,需要注意以下幾點。
(1)不需要設置激勵方式。
(2)不能定義輻射邊界條件。
(3)不能進行掃頻分析。
(4)不能包含鐵氧體材料。
(5)只有場解結果,沒有 S 參數求解結果。
-
