3.2 柵格顯示和柵格平面
在三維模型窗口,通常使用柵格(Grid)設置來輔助建模和定位;用戶可以設置柵格顯示的大小、類型和風格。從主菜單欄選擇【View】→【Grid Settings】命令,打開 圖 3.18 所示的柵格設置對話框,進行相關設置。柵格類型(Grid type)可以選擇笛 卡爾坐標系,也就是直角坐標系,或者極化(Polar)坐標系兩種,一般選擇默認的笛卡爾坐標系類型。顯示風格(Grid style)可以選擇點狀柵格或者線狀(Line)柵格。Auto adjust density to 復選框用于自動控制柵格間距;選中該復選框后,在三維模型窗口放大/縮小模型的過程中,屏幕上顯示的柵格大小也會隨之相應變化;如果不選中 Auto adjust density to 復選框,其下方的灰色文本框會被激活,在此設置固定的柵格間距。在對話框的最下方有個 Grid Visible 復選框,勾選該復選框后,在三維模型窗口會顯示出柵格;反之則不顯示柵格。

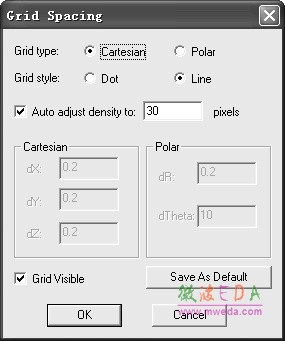

圖 3.18 柵格設置對話框
HFSS 中,為了方便建模工作,還定義了柵格平面。柵格平面就是三維模型窗口的當前 繪圖平面,從主菜單選擇【Modeler】→【Grid Plane】操作命令,可以選擇當前柵格平面為xy 平面、xz 平面或者yz 平面。需要說明的是,使用柵格平面并不會把用戶限制于二維坐標 平面,它只是為了方便創建基本的物體模型。
-
