3.1.3-3.1.8 HFSS工作界面窗口介紹
3.1.3 HFSS工程管理窗口

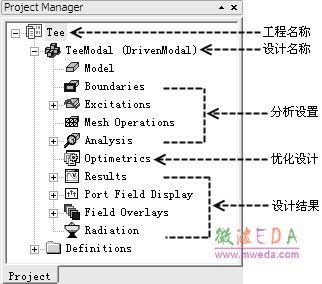

工程管理窗口顯示所有打開的 HFSS 工程設計,包括工程名稱和設計名名稱;每個設計在 工程管理窗口中都有一個工程樹(Project Tree),顯示當前設計的結構,如圖 3.13 所示。通過工 程樹可以便捷地訪問當前工程設計的各個結構單元,如物體結構模型、物體的材料屬性、邊界 條件、求解設置和求解結果數據等。單擊工程樹中左側的 和 按鈕,可以展開和收縮工程樹。
圖 3.13 工程管理窗口
從主菜單欄選擇【View】→【Project Manager】操作命令,可以顯示/關閉工程管理窗口。
3.1.4 HFSS屬性窗口
屬性窗口( Property Window)用于顯示、編輯和修改當前選中的物體模型屬性以及顯示、編輯和修改當前選中的工程樹中工程和設計所包含的變量屬性。默認設置下,屬性窗口位于工程管理窗口的正下方。屬性窗口顯示的信息會隨著選中目標的改變而改變。 從主菜單欄選擇【View】→【Property Window】操作命令,可以顯示/關閉屬性窗口。
3.1.5 HFSS三維模型窗口

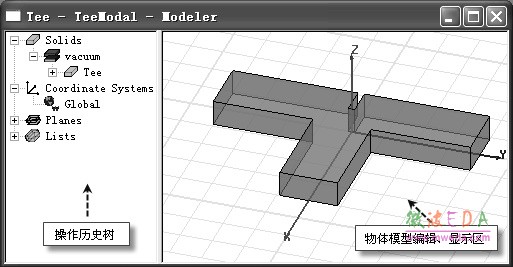

三維模型窗口(3D Modeler Window)是創建、編輯和顯示物體模型的區域,位于工程管理窗口的右側,由操作歷史樹(History Tree)和模型編輯顯示區兩部分組成,如圖 3.14 所示。
圖3.14 HFSS三維模型窗口
操作歷史樹列出了當前設計中的所有物體模型以及當前設計中創建物體模型的所有操作記錄;創建一個物體之后,系統自動添加該物體到操作歷史樹中。同時,在操作歷史樹的 Coordinate Systems 節點下,列出了當前設計中創建的所有局部坐標系和全局坐標系,并標明當前使用的工作坐標系。 如果工作界面沒有顯示三維模型窗口,可以從主菜單欄選擇【HFSS】→【3D Modeler Editor】操作命令,打開三維模型窗口。
3.1.6 HFSS信息管理窗口
信息管理窗口(Message Manager)用于顯示在工程設計過程中的各項信息,如錯誤警 告信息、日期信息、求解完成信息等,如圖 3.15 所示。默認設置下,信息管理窗口位于 HFSS 工作界面的下方。
圖 3.15 信息管理窗口
從主菜單欄選擇【View】→【Message Manager】操作命令,可以顯示/關閉信息管理窗口。
3.1.7 HFSS進程窗口
運行仿真計算后,進程窗口(Progress Window)會顯示當前設計的仿真計算的進度,如圖 3.16 所示。默認設置下,進程窗口和信息管理窗口并列位于 HFSS 工作界面的下方。
圖 3.16 進程窗口
從主菜單欄選擇【View】→【Progress Window】操作命令,可以顯示/關閉進程窗口。
3.1.8 狀態欄
狀態欄(Status Bar)位于 HFSS 工作界面的底部,用于顯示當前選擇的操作命令的說明 信息或者執行當前選擇的操作命令。例如,在創建物體模型時,可以在狀態欄輸入模型的準 確位置坐標,如圖 3.17 所示。
圖 3.17 狀態欄
-
