2.3.2 HFSS參數掃描分析設置和仿真分析

文章來源: 本站原創    錄入: mweda.com

再次重復以上步驟，定義輸出變量Power31。在Quantity 列選擇 S(Port3, Port1)，相應添加的表達式為 mag(S(Port3, Port1)) * mag(S(Port3, Port1))；結果如圖 2.41 所示。

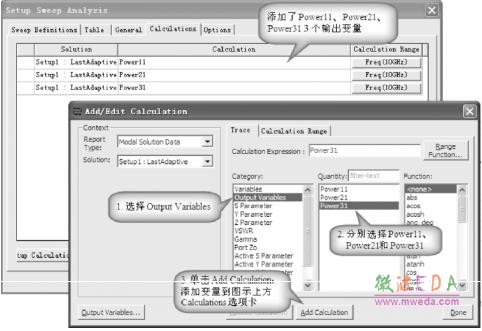

此時，單擊按鈕，回到Add/Edit Calculation 對話框。在Add/Edit Calculation 對 話框的Category 列選擇Output Variables，則在Quantity 欄會列出前面所定義的輸出變量Power11、Power21和Power31。依次選中Power11、Power21和Power31，然后單擊按鈕，添加上述3 個輸出變量到 Setup Sweep Analysis 對話框的 Calculations 選項卡界面，如圖2.42 所示。最后，單擊按鈕返回 Setup Sweep Analysis 對話框，再單擊按鈕，完成整個參數掃描設置。新定義的參數掃描設置會自動添加到工程樹的 Optimetrics 節點下， 默認的名稱為 ParametricSetup1。


圖 2.41 定義輸出變量




圖 2.42 添加輸出變量

3．參數掃描分析求解

上面的工作完成后，單擊工具欄的按鈕，檢驗設計的正確性。檢查沒有錯誤后，就可以運行仿真計算了。 選中工程樹Optimetrics 節點下的ParametricSetup1 項，單擊右鍵，在彈出菜單中選擇【Analyze】命令，運行仿真分析。 仿真分析完成后，在信息管理窗口會給出完成提示信息，如圖2.43 所示。


圖2.43 仿真分析完成確認信息
