2.3.2 HFSS參數掃描分析設置和仿真分析

使用Optimetrics 模塊的參數掃描分析功能，分析波導端口的輸出功率和隔片位置之間的關系。

1．添加參數掃描變量

選中工程樹下的 Optimetrics 節點，單擊右鍵，從彈出菜單欄中選擇【Add】→ 【Parametric】，打開Setup Sweep Analysis對話框，單擊對話框的按鈕，打開Add/Edit Sweep 對話框；在Add/Edit Sweep 對話框中，Variable 項選擇變量Offset 作為掃描變量，掃描類型選擇為 Linear Step，Start、Stop、Step 項分別輸入 0、1、0.1，單位為英寸， 然后單擊按鈕，設置過程如圖2.39 所示。單擊按鈕，回到 Setup Sweep Analysis 對話框。

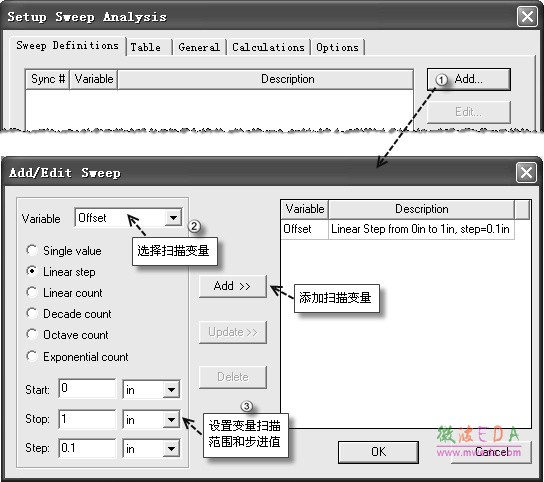

圖 2.39 掃頻頻率設置

選擇Options 選項卡，選中Save field and mesh 復選框，這樣可以保存每個求解變量的場分析結果。

2．定義輸出變量

 定義3個輸出變量Power11、Power21 和 Power31，分別代表端口1、端口2 和端口3 的輸入/輸出功率。選擇 Setup Sweep Analysis 對話框的Calculations 選項卡，單擊（Setup Calculations）按鈕，打開Add/Edit Calculation 對話框，保持該對話框默認設置不變，單擊按鈕，打開 Output Variables 對話框，定義和添加輸出變量，上述操作過程如圖2.40 所示。 首先定義輸出變量Power11。具體步驟如下：
（1）在圖2.40 所示Output Variables 對話框的 Name 欄輸入 Power11，在Category 欄下拉 列表中選擇S Parameter，在Quantity 列選擇 S(Port1, Port1)，在Function 列選擇 mag，然后單擊按鈕。
（2）此時即在 Expression 欄添加了mag(S(Port1, Port1))表達式；然后，在該表達式末尾 輸入乘號“*”，再次單擊按鈕，則 Expression 欄的表達式改為 mag(S(Port1, Port1)) * mag(S(Port1, Port1))。
（3）然后，單擊按鈕，即在對話框的頂部添加了輸出變量 Power11 及其表達式。 重復以上步驟，定義輸出變量 Power21。在 Quantity 列選擇 S(Port2, Port1)，相應添加的 表達式為 mag(S(Port2, Port1)) * mag(S(Port2, Port1))。

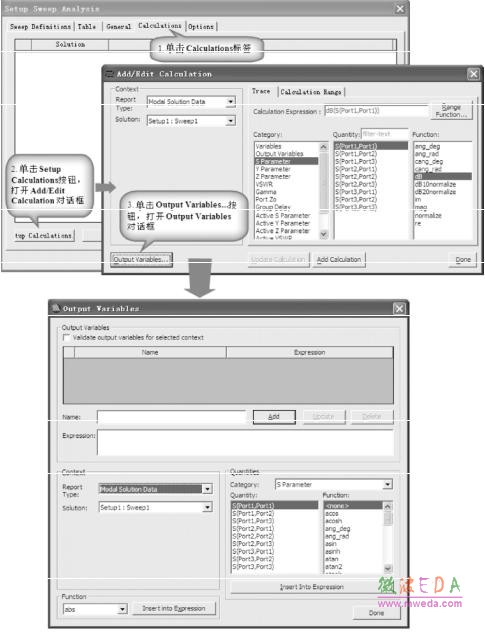

圖 2.40 定義輸出變量的過程
