2.2.2 創建T形波導模型

4．合并長方體 （1）從主菜單欄選擇【Tools】→【Options】→【Modeler Options】，打開 3D Modeler Options 對話框，選擇 Operation 選項卡，確認Clone tool objects before unite 復選框未被選中。
（2）單擊鍵盤上的 O 鍵，切換到物體選擇狀態，單擊物體選中第一個長方體 Tee，接著 按下 Ctrl 鍵同時選中第二個長方體 Tee_1 和第三個長方體 Tee_2，確保 3 個長方體都被選中 之后，從主菜單欄選擇【3D Modeler】→【Boolean】→【Unite】命令或者單擊工具欄的快捷按 鈕，執行合并操作，將3 個長方體合并生成一個如圖2.19 所示的T 形物體模型，合并后的物體名稱和屬性與第一個被選中的物體相同。

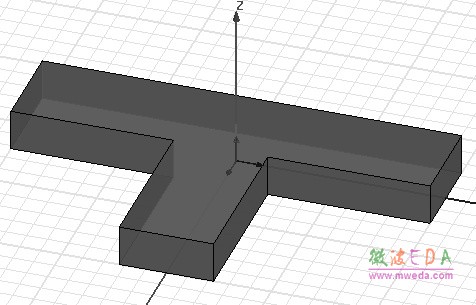

圖 2.19 合并操作后的物體模型

5．創建隔片
（1）創建一個長方體。從主菜單欄選擇【Draw】→【Box】，或者單擊工具欄的 按鈕，進入 新建長方體工作狀態。移動鼠標光標在三維模型窗口任選一個基準點，在 xy 面展開成長方形，單 擊確定；再沿著 z 軸移動鼠標光標展開成長方體，單擊確定，完成后彈出屬性對話框。
（2）設置長方體的位置和尺寸。在“屬性”對話框的 Command 選項卡界面，Position 欄 輸入"0.45in，Offset-0.05in，0in"，設置長方體的起始點位置（注意：此處 Offset 是個變量， 由于尚未定義，所以數據輸入時要帶上單位 in），按回車鍵確定，此時會彈出如圖 2.20 所示 的 Add Variable 對話框，要求設置變量 Offset 的初始值，在 Value 欄處輸入“0in”，然后單擊OK，返回屬性對話框。

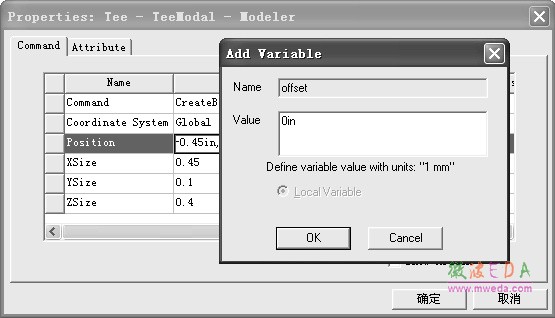

圖 2.20 添加變量對話框

    在 Xsize、Ysize 和 Zsize 欄處分別輸入 0.45、0.1 和 0.4，設置長方體的長寬高尺寸。然后，選擇屬性對話框的Attribute 選項卡，在 Name 欄處輸入長方體的名稱 Septum，單擊完成。此時，在T 形波導內部添加了一個小長方體，如圖 2.21 所示。

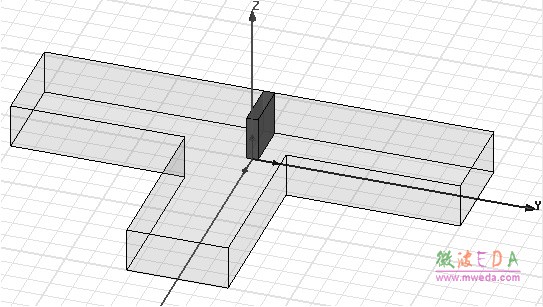

圖 2.21 添加了小隔片后的模型

（3）相減操作。展開操作歷史樹，首先選中Tee，按下 Ctrl 鍵的同時再選中 Septum， 確認Tee 和Septum 都被選中，如圖 2.22 所示；之后，從主菜單欄選擇【3D Modeler】→ 【Boolean】→【Subtract】命令或者單擊工具欄的 按鈕，打開如圖 2.23 所示的相減操作對話框。確認對話框中Tee 在 Blank Parts 欄，Septum 在 Tool Parts 欄，表明是從模型Tee 中去掉模型 Septum。單擊OK按鈕執行相減操作。相減操作完成后，創建的完整的T 形 波導模型如圖2.24 所示。

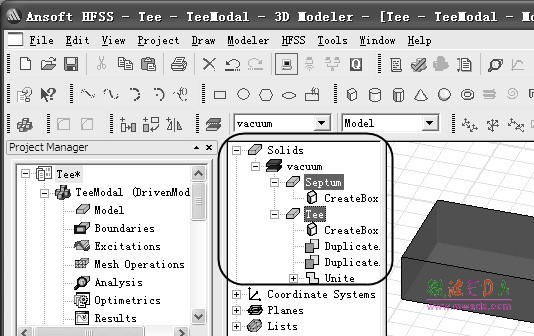

圖2.22 通過操作歷史樹選擇物體

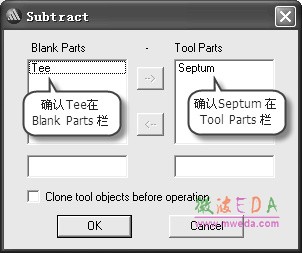

圖 2.23 “相減操作”對話框

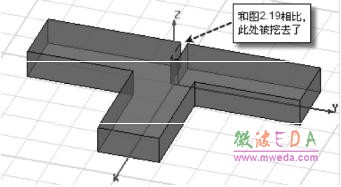

圖2.24  完整的T 形波導模型
