2.2.2 創建T形波導模型

文章來源: 本站原創    錄入: mweda.com

    圖2.1所示的T 形波導模型可以分解開來,看做由3 個相同大小的長方體疊加而成,這里首先創建第一個長方體,并設置其材料屬性和端口激勵,然后通過復制操作命令創建第二和第三個長方體,最后通過合并操作命令創建完整的 T 形波導模型。

    1.創建長方體

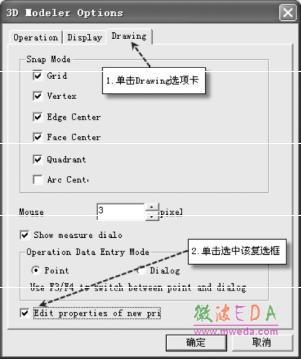

   (1)從主菜單欄選擇【Tools】→【Options】→【Modeler Options】,打開3D Modeler Options 對話框,選擇 Drawing 選項卡,確認選中 Edit Properties of new primitives 復選框,如圖2.5 所示,然后單擊確定按鈕。


圖2.5  3D Modeler Options 對話框

   (2)從主菜單欄選擇【Draw】→【Box】,或者單擊工具欄的快捷按鈕,進入創建長方體模型的工作狀態,移動鼠標光標到HFSS工作界面的右下角狀態欄,在狀態欄輸入長方體的 起始點坐標為(0,0.45,0),如圖2.6 所示。 按下回車鍵確認后,在狀態欄輸入長方體的長(dx)、寬、高分別為 2、0.9、 0.4,如圖 2.7 所示。


圖2.6 設置長方體起始點坐標


圖 2.7 設置長方體的長寬高

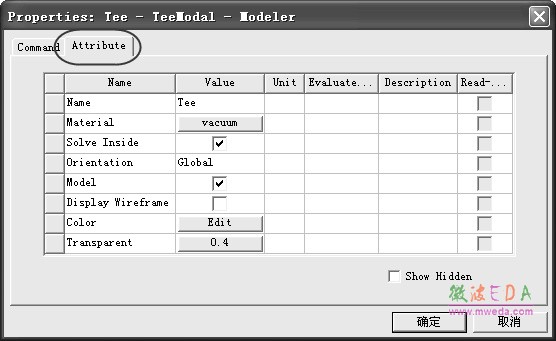

    再次按下回車鍵確認后,會彈出新建長方體的“屬性”對話框,如圖 2.8 所示;通過屬性對話框可以設置和修改物體的位置、尺寸、名稱、材料和透明度等屬性。這里選擇 Attribute 選項卡,將長方體名稱項(Name)改為 Tee,長方體材料屬性(Material) 保持為真空屬性不變;單擊Transparent 項的數值條,在彈出窗口中移動滑 動條設置其值為0.4,以提高長方體的透明度。


圖2.8 長方體屬性對話框

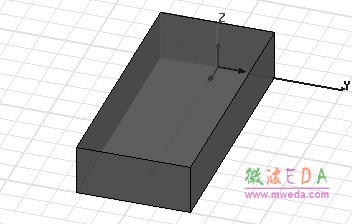

    設置完成后,單擊對話框下方的 按鈕,退出屬性對話框。此時,即創建好了一個頂點位于(0,0.45,0),長、寬、高為 2、0.9、0.4 的長方體模型。按下快捷鍵 Ctrl+D, 軟件會適合窗口大小全屏顯示物體模型;新建的長方體模型如圖 2.9 所示。


圖2.9 新建的長方體模型

2.設置波端口激勵
(1)按 F 鍵切換到面選擇狀態,單擊選中長方體上位于 x = 2 處平行于 yz 面的平面,選 中的平面會高亮顯示,如圖 2.10 所示。


圖 2.10 選中長方體的一個面

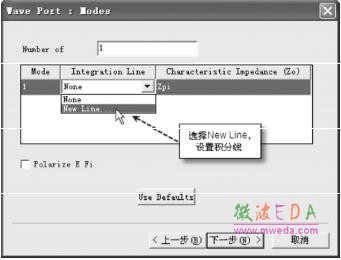

(2)在三維模型窗口內單擊右鍵,從彈出的快捷菜單中選擇【Assign Excitation】→ 【W(wǎng)ave Port】,打開波端口設置對話框,在 Name 項輸入端口名稱 Port1,單擊 按鈕;在新窗口中單擊打開 Integration Line 下方的下拉列表框,選擇 New Line 選項, 設置端口的積分校準線,如圖 2.11 所示。


圖 2.11 波端口設置對話框
