HFSS理想導體邊界條件及其設置操作

        Perfect E是理想電導體邊界條件，或簡稱為理想導體邊界條件。這種邊界條件的電場矢量（E-Field）垂直于物體表面。在HFSS中，如下兩種情況下的物體邊界會被自動設置為理想導體邊界條件。
        （1）任何與背景相關聯的物體表面都將被自動定義為理想導體邊界，并自動命名為外部（Outer）邊界條件；這種情況下，HFSS假定整個結構被理想導體壁包圍著。
        （2）材料屬性設定為理想電導體（PEC）的物體模型表面會被自動定義為理想導體邊界，并命名為smetal邊界條件。
        理想導體邊界條件的設置操作步驟如下。
        （1）選中需要設置為理想導體邊界條件的物體表面。

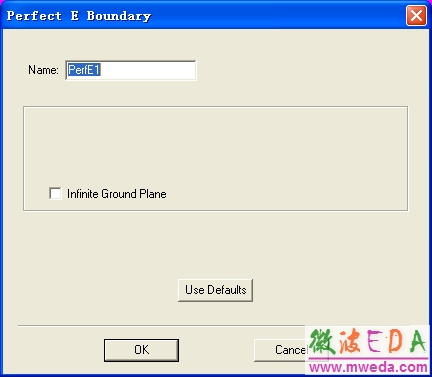

        （2）從主菜單欄選擇【HFSS】→【Boundaries】→【Assign】→【Perfect E】操作命令，或者在三維模型窗口內單擊鼠標右鍵，從彈出菜單中選擇【Assign Boundary】→【Perfect E】操作命令，可以打開圖示的理想導體邊界條件設置對話框。

        （3）在該對話框中，Name欄輸入理想導體邊界的名稱，默認名稱為PerfEn；Infinite Ground Plane復選框表示是否需要將該理想導體邊界設置為無限大地平面邊界；最后單擊 按鈕，完成理想導體邊界條件的設置。
        （4）設置完成后，邊界條件的名稱會自動添加到工程樹中的Boundaries節點下。

        邊界條件名稱的更改
        HFSS中邊界條件和激勵的默認名稱，用戶可以自己設置或修改。通過菜單命令項【HFSS】→【Boundaries】→【Set Default Base Name】，即可以編輯和修改默認的邊界條件和激勵的名稱。
