CST中使用VBA宏批量定義場監視器

文章來源: CST中國    錄入: mweda.com

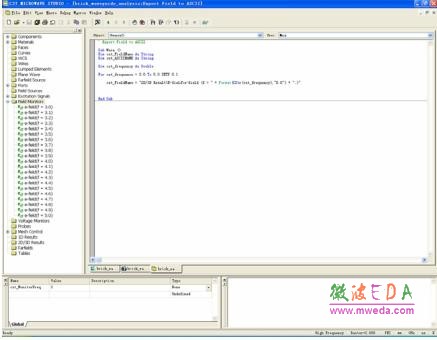

    6) 運行結束后，左邊狀態樹就會出現所要求定義的監視器。

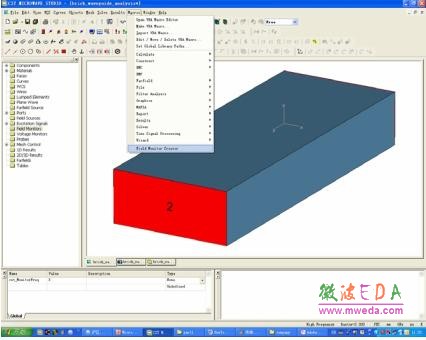

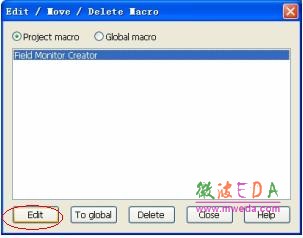

     7) 如果下次需要使用此功能，只需在 Macros中的打開 Field Monitor Creator即可。

    8) 如果要求定義的頻率范圍以及頻率步長有所變化，只需改變宏中的對應參數即可

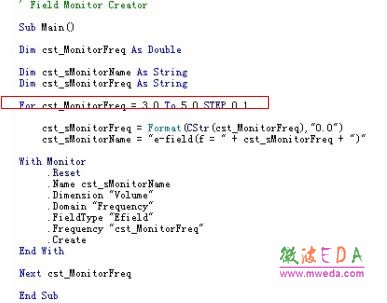

    主要語句“For cst_MonitorFreq = 3.0 To 5.0 STEP 0.1”表示需要定義頻點3.0到5.0之間間隔為0.1的21 個監視 器。對此進行相應的修改，在保存之后點擊運行即可完成所要求定義的一系列監視器的定義了。

上一頁  [1] [2]
