CST微波工作室查看VSWR結果

    單端口激勵情況下，可以直接通過CST 自帶宏命令獲取VSWR；多端口同時激勵情況下，需要通過在后處理 模板進行設置得到VSWR。下面對這兩種情況分別舉例說明。

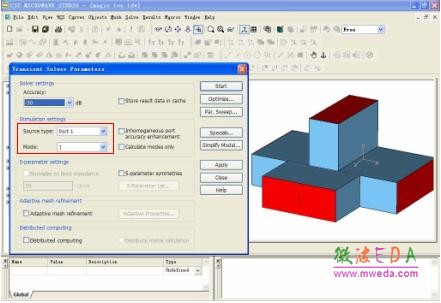

    1) 如圖所示為魔T 結構，設置為端口1 激勵。求解后得到S 參量結果。

     2)  在主菜單中，打開 Results > S-Parameter Calculations > Calculate VSWR

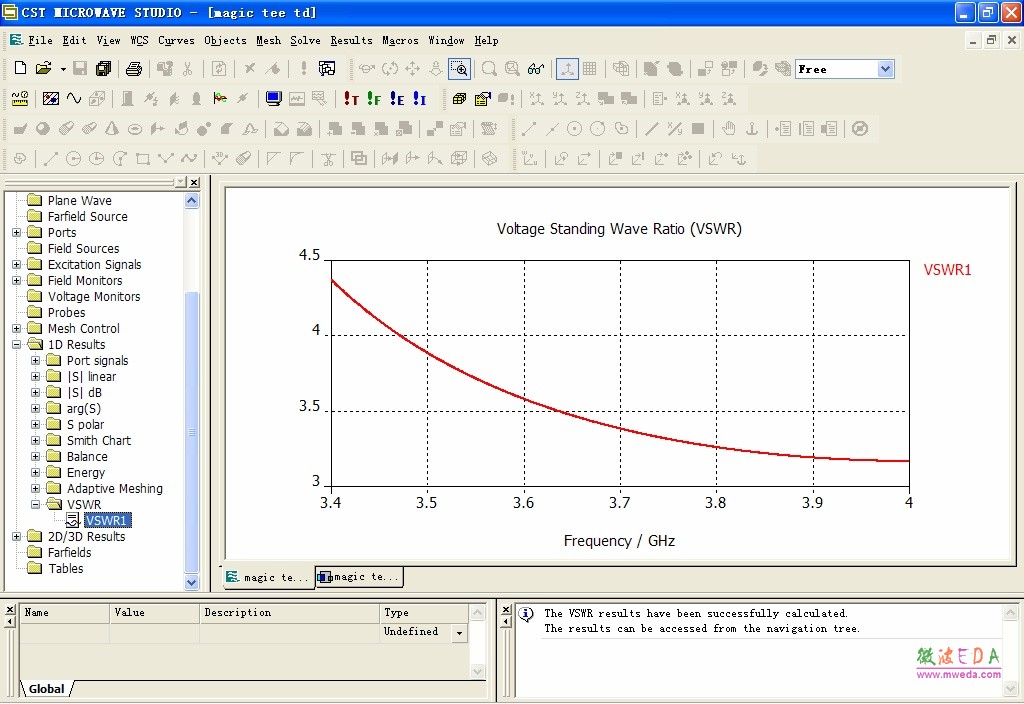

    3) 在導航樹中，按照 1D Results > VSWR > VSWR1路徑即可查看VSWR。

    多端口同時激勵情況下，不可以直接使用 Results > S-Parameter Calculations > Calculate VSWR，需要在后處理模板進行操作以獲得VSWR。下面舉例說明：

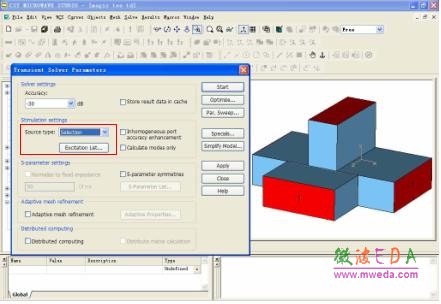

    1) 仍然是該魔 T 結構，選擇 Source type 為 Selection，并點擊 Excitation List…。
