CST仿真分析結果如何與外部數據進行比較
下面舉例說明將CST微波工作室的仿真分析結果與外部數據進行比較的具體過程:

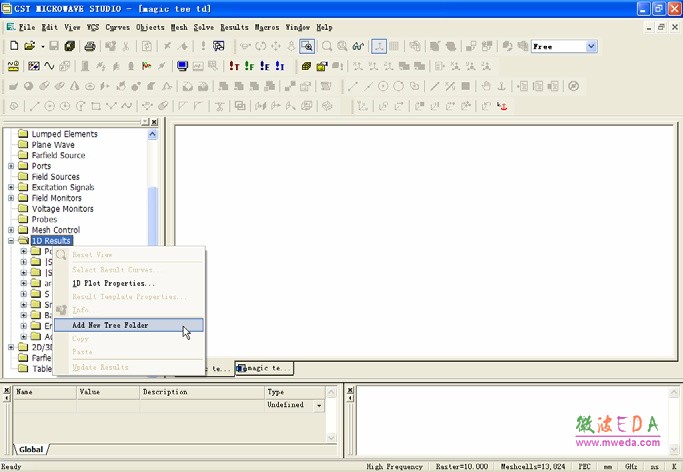

1) 在導航樹中選中 1D Results 鼠標右鍵點擊“Add new Tree Folder”。

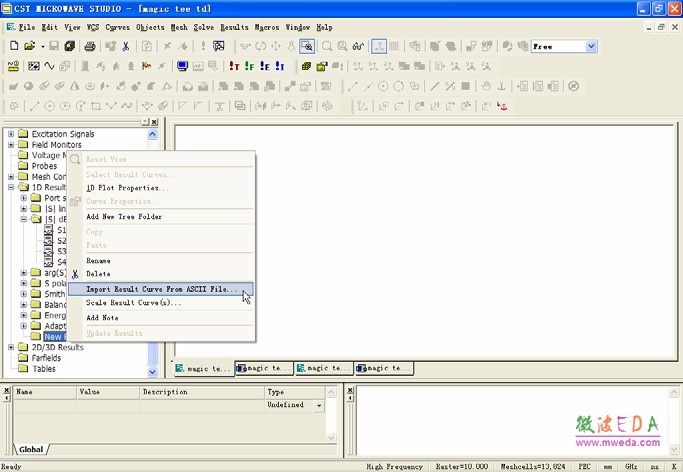

2) 選擇該新建文件夾,鼠標右鍵點擊Import Result Curve From ASCII File…。
3) 選擇所需要導入的外部文件。只要是兩列數據的文件都可以都可以當作導入文件。
4) 導入數據后,得到曲線。

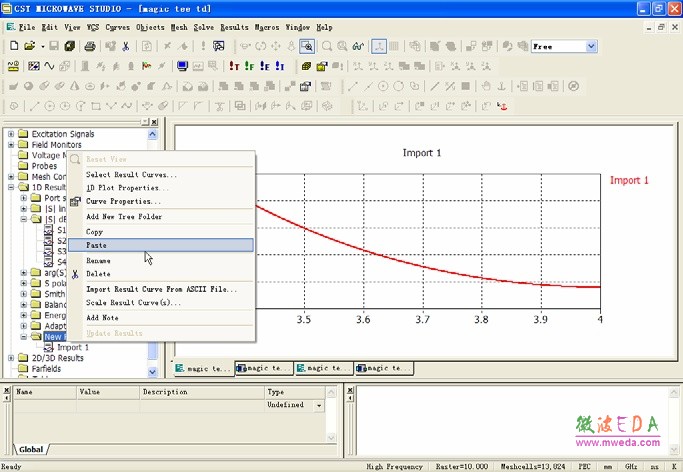

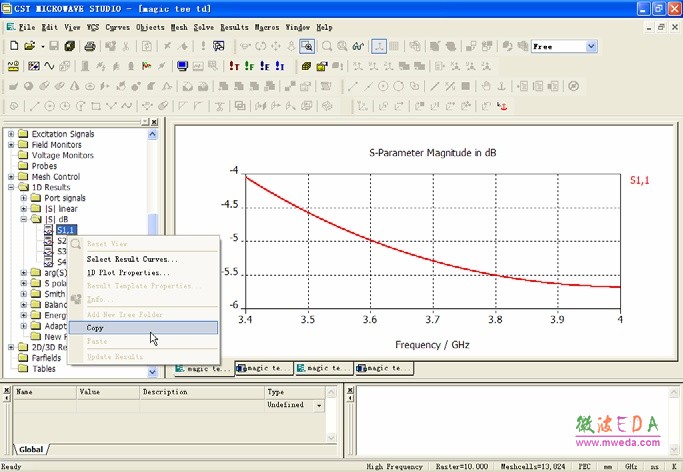

5) 選取 CST 微波工作室®計算所得的結果,鼠標右鍵點擊“copy”(快捷鍵 Ctrl+C)。然后選中導入文件所在 文件夾(即 New Folder),鼠標右鍵點擊“paste”(快捷鍵 Ctrl+V)。

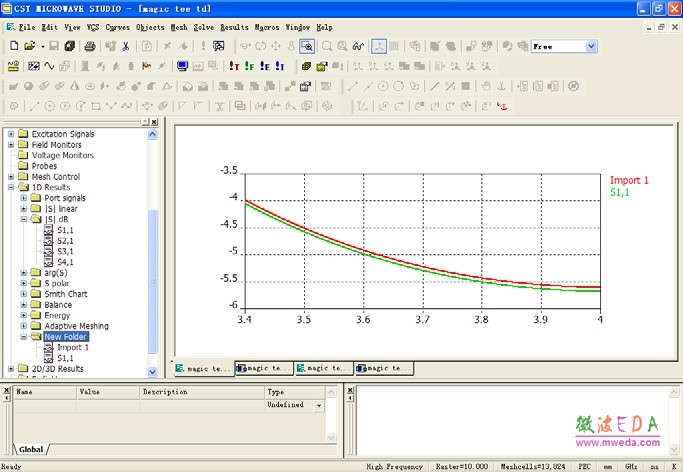

6) 這樣就得到了外部導入數據與 CST 微波工作室®計算結果的比較。
-
