CST微波工作室計算圓極化天線效率
在做諸如GPS天線等圓極化天線仿真時,需要計算上半空間的輻射效率(UH efficiency),更進一步,需要計算右(左)旋圓極化部分的上半空間效率。這里以一個簡單的右旋圓極化天線為例給出如何用CST計算天線的右旋圓極化的上半空間效率。
盡管我們可以對每一個工程量給出一個專用的命令,看似方便了用戶,但是對于大量的工程量,這樣做并不如給出用戶一個能夠自定義的工具包更具有通用性。通過本例,用戶可以得出各種類似的量:任意立體角中,任意極化,任意頻率下的天線輻射效率。

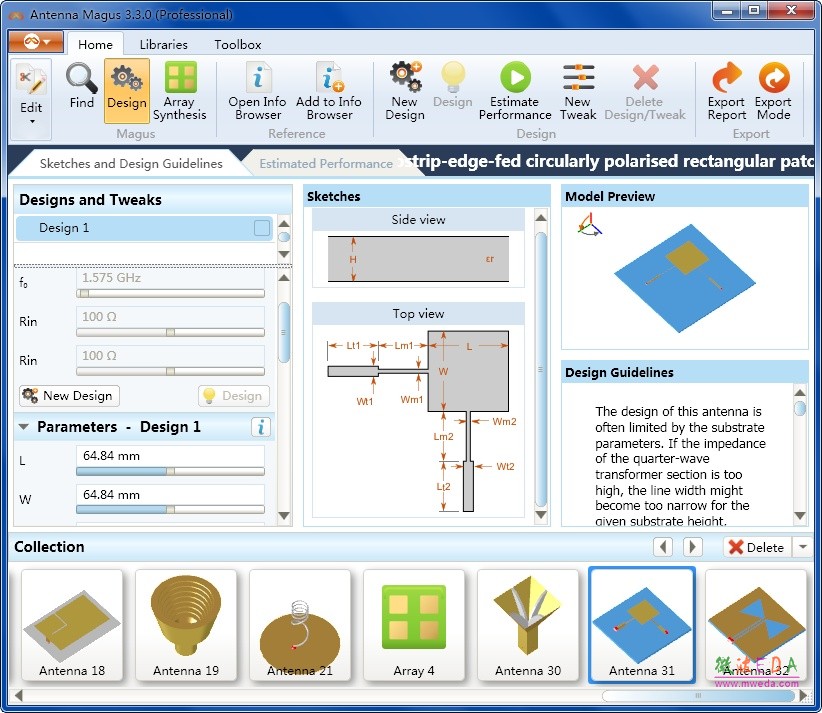

使用Antenna Magus快速設計GPS天線
Magus天線庫4.0版擁有200種天線,用于各類天線的快速設計和優化

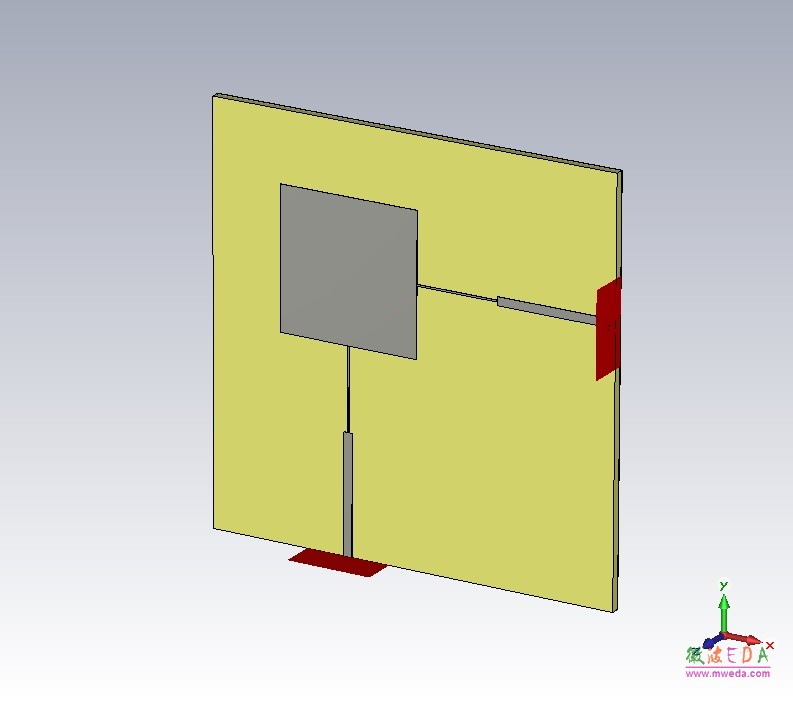

GPS天線
Magus設計的天線可以直接導出CST模型,用戶后續全波精確仿真極化方式:右旋圓極化,中心頻率:1.575GHz

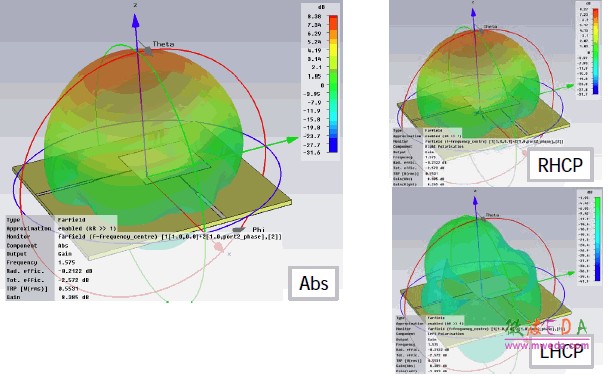

遠場結果
通過CST的遠場仿真結果可以直接得到輻射效率為-0.21dB,即95%?傂蕿-2.57dB,即55% 怎樣得到UH Efficiency?怎樣得到RHCP的UH Efficiency?
-
