CST微波工作室計算圓極化天線效率

文章來源: CST中國    錄入: mweda.com

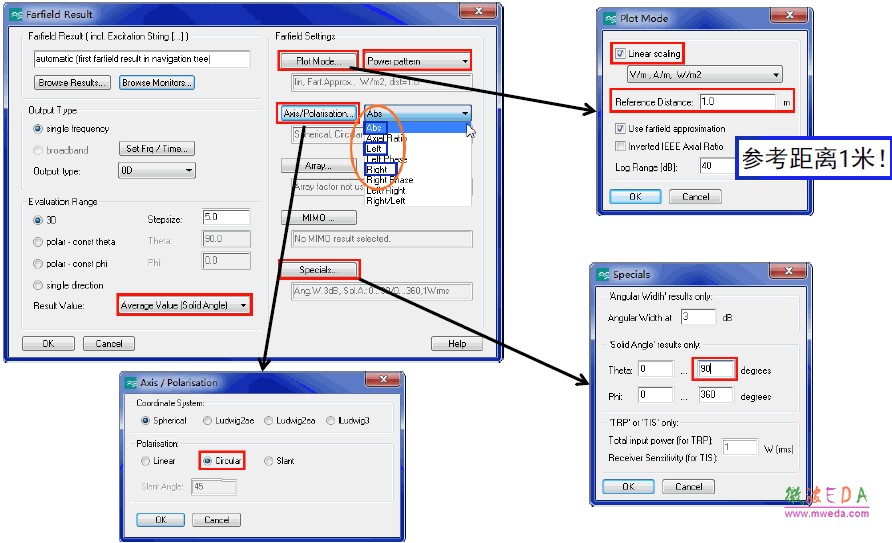

    通過后處理模板計算右旋圓極化（RHCP）的UH Efficiency

    上半空間的平均輻射功率密度 （Abs、RHCP、LHCP…)

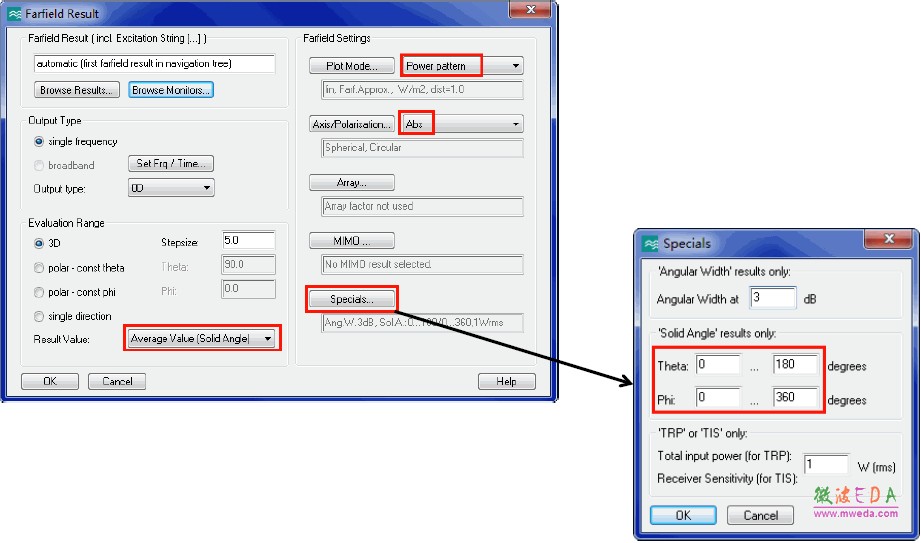

    整個3D空間的平均輻射功率密度

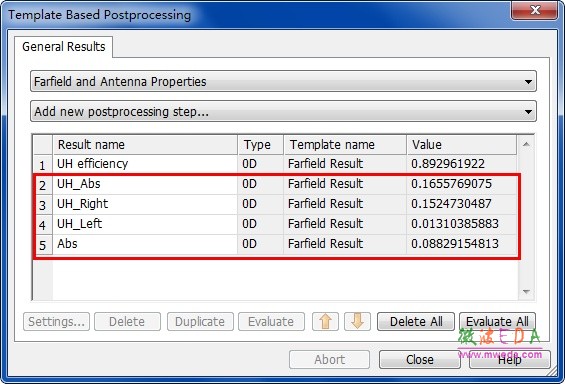

    計算結果



    通過這些結果可以進一步得到

    說明：這里算出的輻射功率為峰值功率，故總輻射功率1.109等于遠場結果中TRP（均值rms功率）0.55的兩倍。

上一頁  [1] [2] [3]
