CST在參數掃描中保存所有結果的操作

文章來源: CST中國    錄入: mweda.com

   利用Transient Solver > Parameter Sweep 進行參數掃描分析時,保存在Tables下的結果只能是1D/0D的結果。如果用戶想將每次參數變化的計算結果,包括2D/3D結果,都保存下來,我們推薦您使用另外的方法——CST自帶的VBA宏P(guān)arameter + Mesh Study。

    下面來說明一下宏 Parameter + Mesh Study 的使用方法:

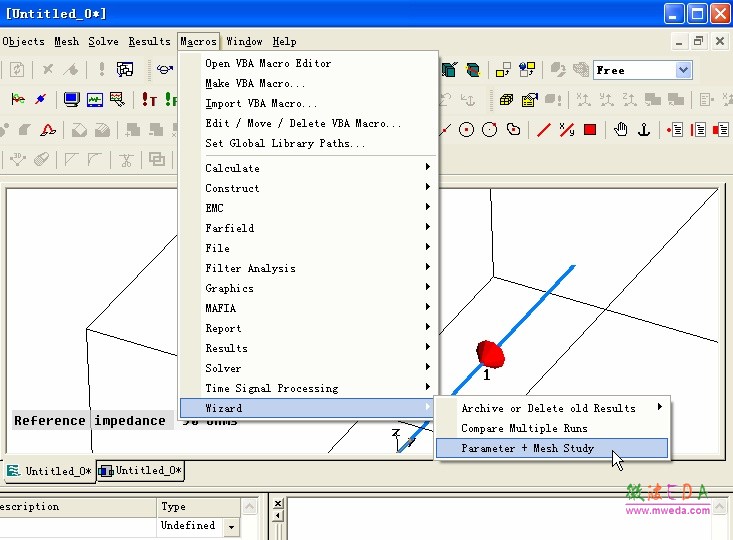

    1、將 CST 項目設置完畢后,運行 Macros > Wizard > Parameter + Mesh Study

    2、 彈出的對話框中要求輸入變化參數的個數,這里我們只考察一個參數。

3、 點擊 OK 確認后,彈出對話框讓您定義參數變化范圍和變化步長:

    缺省情況下,參數選擇框中為%mesh,這個設置可以用了考察網格加密對結果的影響,也是種作收斂性分析方法。

    這里我們要進行參數掃描,在下拉菜單中選擇相應的參數。本例中為參數 a ,并設置了相應的范圍和步長:

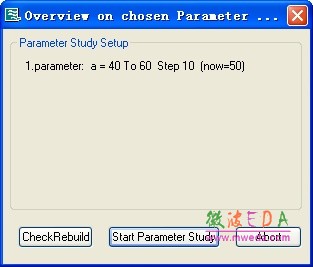

    4、點擊OK 確認后,彈出如下對話框,顯示了選擇參數,以及相關參數掃描設置,請點擊 Start Parameter Study 按鈕:

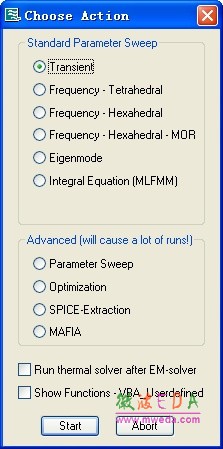

   5、彈出的對話框中可選擇您需要啟動的求解器,這里我們選擇時域求解器(Transient),其他還有些高級 設置,更多詳細信息,請參考此宏的在線幫助文檔。點擊 Start 按鈕,啟動參數掃描求解:

[1] [2] 下一頁
