CST在參數掃描中保存所有結果的操作

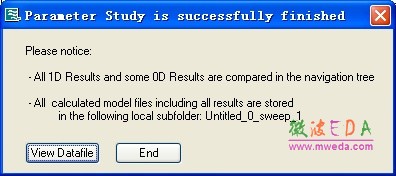

6、參數掃描結束后,彈出如下對話框,從對話框上的敘述中可以看出,所有的1D結果和一些0D 結果進行 了比較,并保存在結果導航樹中;而每次計算的模型文件,包括其所有結果都保存在了原CST 項目目錄下相應的文件夾中:

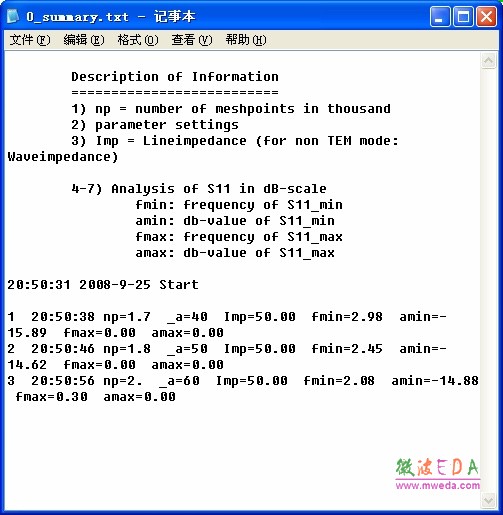

點擊 View Datafile 可以查看參數掃描紀錄:

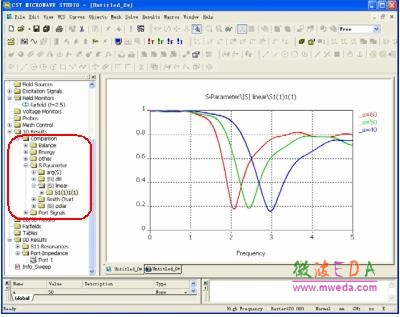

7、在原項目的 1D Results文件下,所有的結果都進行了比較,存在 Comparison文件夾下:

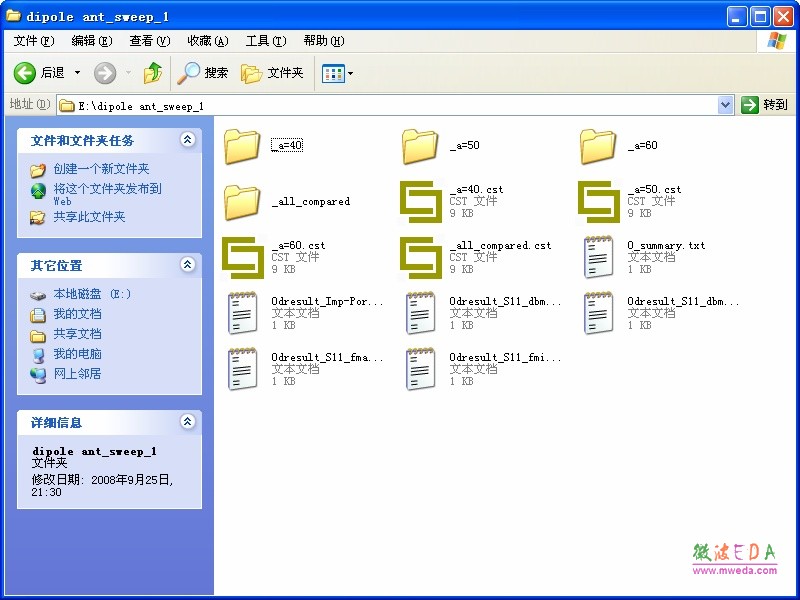

8、打開 CST 項目同級目錄中的“項目名稱_sweep_1”文件夾,您可以看到每次參數掃描得到結果都以“_參數名=參數值”保存下來,打開相應的cst文件,您就可以得到每次計算的到所有結果了

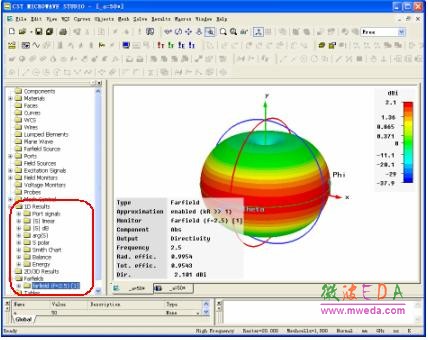

以下為 a=50 時(_a=50)的結果,可以看到所有的結果都被保存下來:
類似的,您還可以同時對多個參數進行掃描,就像使用 Parameter Sweep一樣
-
