CST微波工作室查看VSWR結果

文章來源: CST中國    錄入: mweda.com

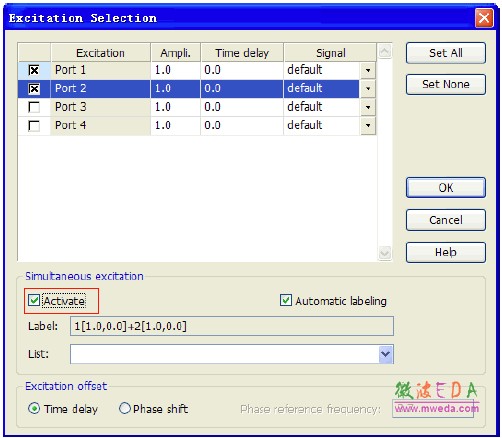

     2) 在彈出的 Excitation Selection窗口中,設置為 Port 1和 Port 2同時激勵,并點擊 activate。

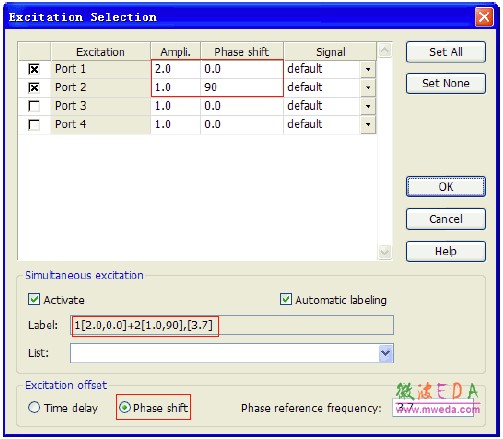

   3) 您可以點擊Phase shift,設置一定的相移。如圖所示,激活Phase shift 后,我們在Port 2 處設置了90 度的相移,并設置Port 1 的幅度為2 倍。圖示Label框中 1[2.0,0.0]+2[1.0,90],[3.7]指代意義為:在 Port 1 處以2 倍幅 度,0 度相移(3.7GHz)的激勵信號;在Port 2 處以1 倍幅度,90 度相移(3.7GHz)的激勵信號同時激勵。 其中1[2.0,0.0]意義為端口編號[幅度倍數,相移]。

    4) 設置完成后,點擊 OK,然后運行時域求解器進行仿真求解。

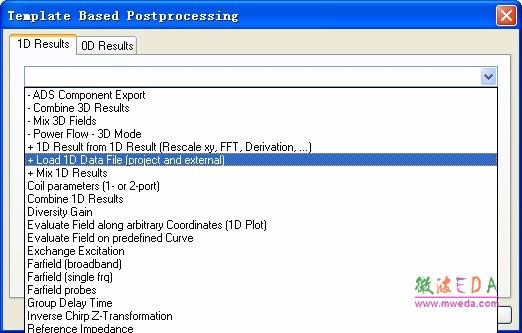

    5) 求解完成后,打開后處理模板,選擇1D Results,在下拉菜單中選擇+Load 1D Data File (project and external)

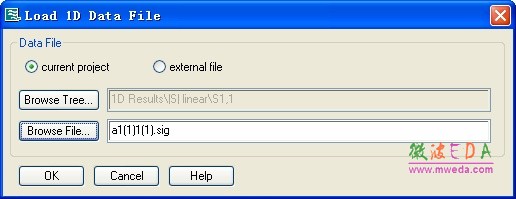

    6) 在打開的 Load 1D Data File中選擇Browse Tree打開瀏覽器。
