CST中使用VBA宏批量定義場監視器
在CST 中可以定義監視器來觀察某些頻點/時間點上的3D 空間場強分布。但是如果需要定義的監視器間隔很 小,數量很多,且有一定規律時,即可用宏語言來簡化其操作。

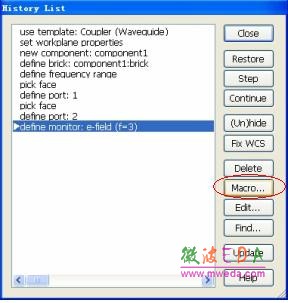

1) 在歷史樹中找到定義某個頻點的監視器的宏語言。

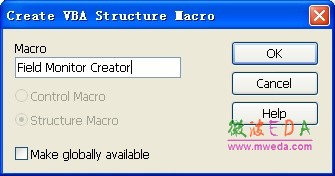

2) 創建宏的名字。

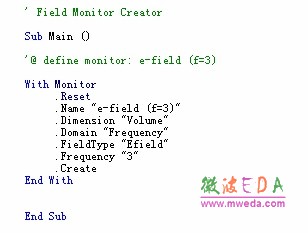

3) 查看監視器定義VBA宏語句。
其中.Name "e-field (f=3)"為參數化監視器名,.Frequency "3"表示參數化頻點。
4) 將監視器名和頻點都參量化。
其中監視器名用cst_sMonitorName來參量化,而監視器的頻點用參數cst_MonitorFreq來參量化。
5) 選擇運行宏

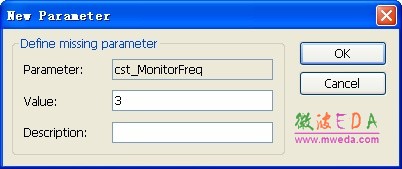

輸入對應的需要開始定義的監視器頻點的初始值。
-
