CST中元胞邊界(Unit Cell)與周期邊界(Periodic)的區別
A:FEM+元胞邊界 ( Unit Cell )
• 使用FEM + 元胞邊界 ( Unit Cell ) 條件仿真波導相控陣天線的散射
• 激勵源:Floquet模(相控陣天線T/R組件不加電,外部平面波照射下,空間形成的模式)
Floquet模:當電磁場波動方程滿足周期性邊界條件時,利用數學上分離變量法得到的電磁場的解,周期結構的影響反映在Floquet模中。
邊界條件設置

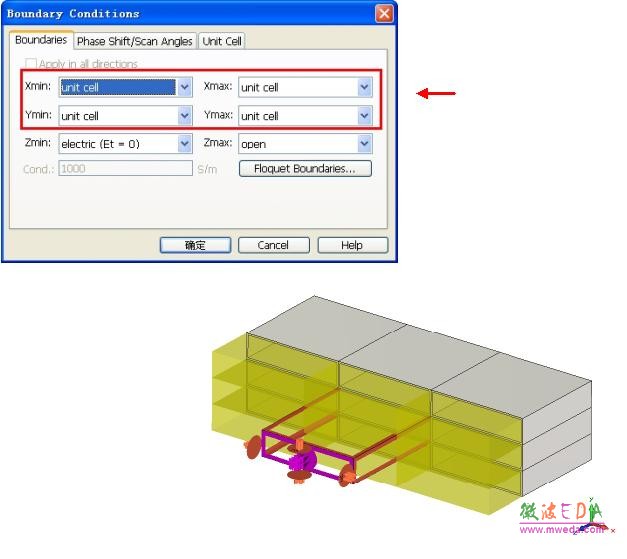

(1) 僅Xmin、Xmax、Ymin和Ymax四個方向可以被設置成元胞邊界(Unit Cell)條件,且只要設置其中一個方向(如Xmin)為Unit cell,其余三個方向(Xmax,Ymin和Ymax) 均被自動設置為Unit Cell,設置完成后主視圖改為如下圖所示:

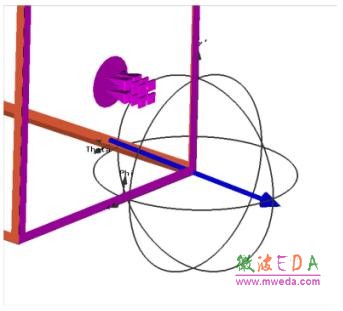

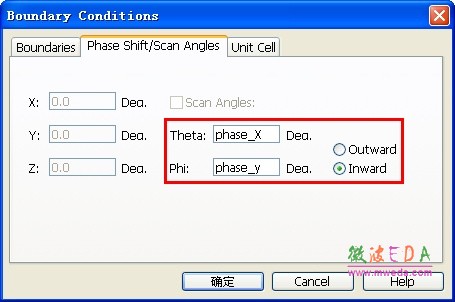

(2) Theta和Phi設置Floquet模的入射角度;Outward 和Inward 設置Floquet模的入射方向;下面兩圖中顯示了phase_x=60, phase_y=30,方向為Outward(左圖)和Inward(右圖)時Floquet模的入射情況。
(3) 設置相鄰的兩個陣元間的距離及角度,具體定義如下中圖所示; 若勾選Fit unit cell to boundaries, 則以計算區域(bounding box)為周 期進行重復,如下右圖所示。
單獨模型 S1(x)、S2(y’)及Grid angle的定義 勾選Fit unit cell to boundaries

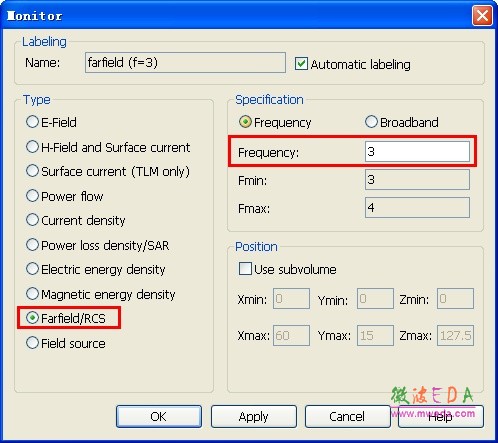

設置頻率范圍及遠場監視器

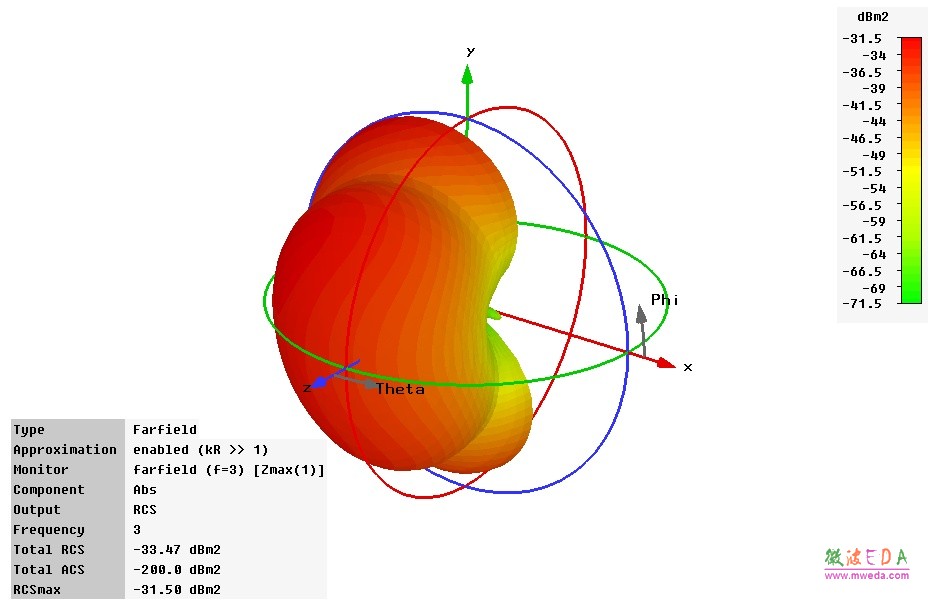

仿真結果:3GHz時的RCS
-
