CST中元胞邊界(Unit Cell)與周期邊界(Periodic)的區別

文章來源: 本站原創    錄入: mweda.com

    在CST微波工作室中,有兩種邊界條件可以仿真周期性結構,分別為:元胞邊界(unit cell)和周期邊界(periodic)。

    關于這兩種邊界條件的實際應用,工程師比較容易混淆,這里對二者做個詳細的對比說明。這兩種周期邊界的具體使用條件區別如下:

    • 求解器的限制:

     >> 元胞邊界條件 ( Unit Cell ) 只能使用頻域求解器 

     >> 周期邊界(Periodic)可以使用頻域求解器(FEM)和時域求解器(FITD)

    • 結構形式的限制:

     >> 元胞邊界 ( Unit Cell ) 可以在任意角度上呈周期性,但只能實現二維平面(XY平 面)的周期結構 

     >> 周期邊界(Periodic)只能沿著坐標軸呈周期性,可以實現一維(沿某一坐標軸 呈周期結構)、二維(沿任意兩個坐標軸組成的平面呈周期結構)、三維周期結構(在X/Y/Z三個方向上均呈周期性)

    • 適用范圍:

     >> 元胞邊界 ( Unit Cell ) 主要用于散射問題仿真(仿真結構對空間電磁波的散射,例如FSS平面)

     >> 周期邊界(Periodic)解決的是輻射問題仿真(仿真波導端口周期激勵下對空間的輻射,如相控陣天線)

    接下來,通過實際的仿真設計實例來進一步說明元胞邊界(Unit Cell) 條件與周期邊界(Periodic)條件的區別。設計實例分別仿真以下三種情況: 

    A:使用FEM+元胞邊界(Unit Cell)條件仿真波導相控陣天線的散射 

    B:使用FEM+周期邊界(Periodic)條件仿真波導相控陣天線的輻射方向圖(任意相移) 

    C:使用FITD +周期邊界(Periodic)條件仿真波導相控陣天線的輻射方向圖(0和180度相移)

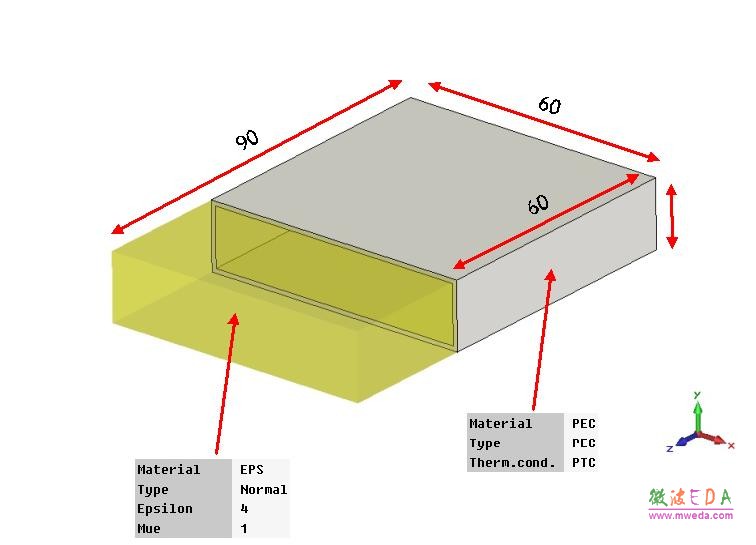

    三種情況仿真相同的結構模型,該模型是一個波導相控陣天線,其一個單元結構如下如所示,單位:mm。

[1] [2] [3] [4] 下一頁
