CST仿真,時域求解器的頻率范圍如何設置
時域求解器適用于寬頻仿真,可常常常常有用戶搞不清到底應該設置多寬的頻率,下面列舉幾個判斷依據:
1.激勵信號
頻率范圍自動影響時域激勵信號,都可以叫“仿真時間”,不過一個是納秒級,一個是實際時間。所以頻帶越寬,該信號時間越短,仿真實戰時間越短。所以時域適用于寬頻仿真。
0-1.5GHz

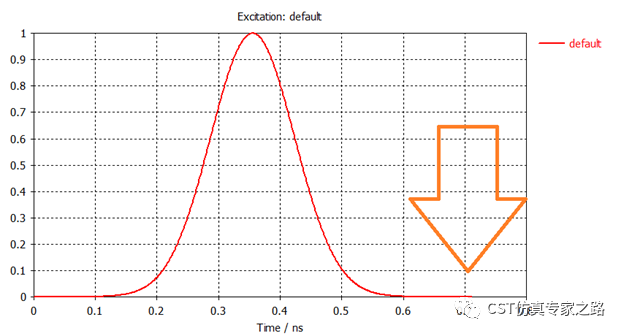

0-5GHz
2.從零開始
參加過基礎培訓的朋友知道,一般情況下推薦從DC頻率開始設置,因?yàn)椴话―C的話,激勵信號時間會變長。

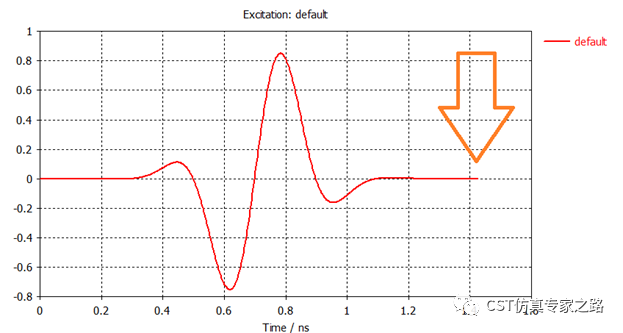

0.01GHz-5GHz

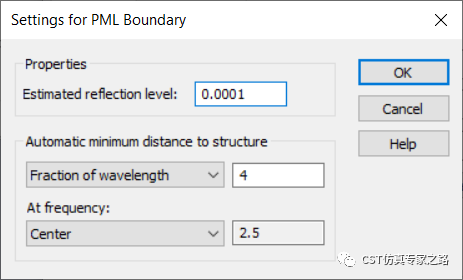

3. Open (add space) 邊界
這個邊界的影響很多人都忽略了,默認是增加中心頻率的1/4波長,所以頻率范圍能夠影響計算域的大??!計算域中填充網格,所以中心頻率越小,網格越多。
那么問題來了,比如5GHz-15GHz和0-20GHz中心頻率相同,那我們是不是就應該用0-20GHz呢?這要考慮網格。

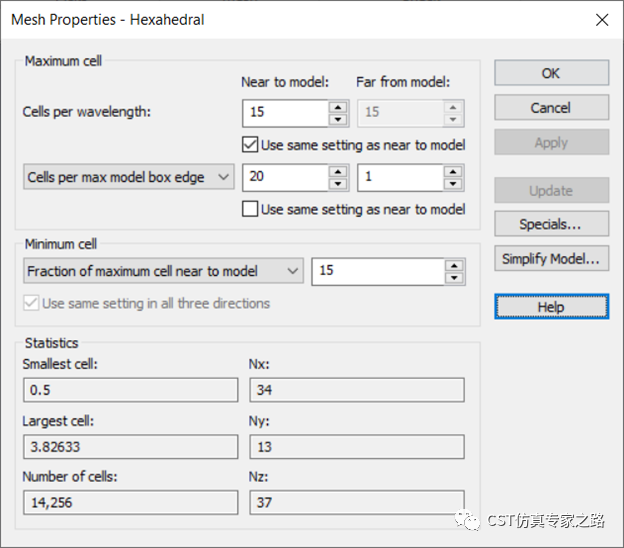

4. 全局網格
最大的網格由最高頻率(最小波長)限制,所以最高頻率太高的話,網格反而制約仿真時間,這里就要取舍了。
5. 最高頻率
一般情況是越高越好,注意是“一般情況“,最高頻率放在我們需要知道或感興趣的最高頻率就可以了,但是頻率太高網格會很累;
6. 最低頻率
一般情況是越低越好,注意是“一般情況“。最低頻率最好不要低過波導結構的截止頻率,低頻波長太大進不去。尤其某些低頻帶有震蕩效果,則大幅增加仿真時間,需要注意。
