如何局部切割PCB，手動截取部分傳輸線，并用2DTL求解器仿真

本期介紹PCB中的傳統用法，手動截取部分傳輸線，2DTL建模和S參數的提取。此方法適合局部的快速分析。

Step1: 選取并截取PCB

這里以一條D_ADDR線為例，兩個端口分別為L6的針腳1和U1針腳D15.

可以直接在PCBS中進行切割，比如RectangularCut

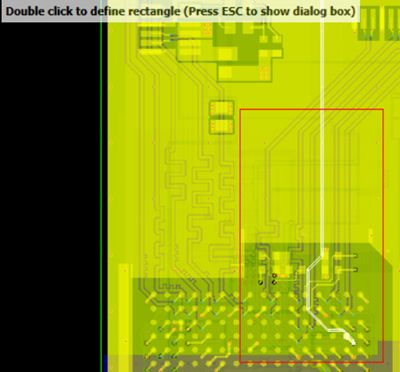

然后根據對話框指示雙擊選擇區域（圖中紅色方框）。如果截取區域包括針腳所屬器件，可勾選“Include intersected padstacks and components” 將截取范圍自動擴大，同時針腳也可以自動識別，免去在切割邊緣手動添加端口。這里我們只保留U1針腳D15和下面部分的傳輸線。

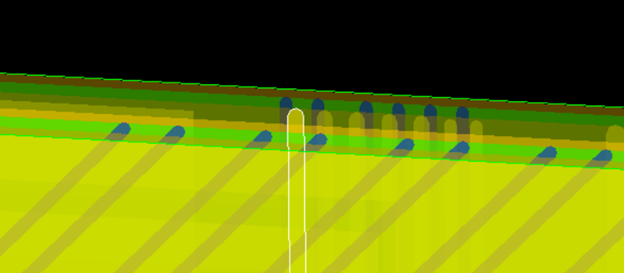

新PCBS文件生成，檢查截取的走線所在板層為PWR_PLANE2_N_CTRL.

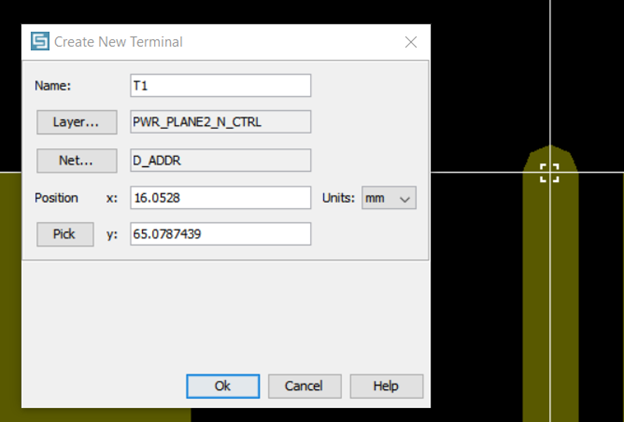

選擇Edit->Terminal,雙擊選取端口位置和net，或手動調整。

點擊ok完成端口添加。

Step2: 2DTL進行仿真

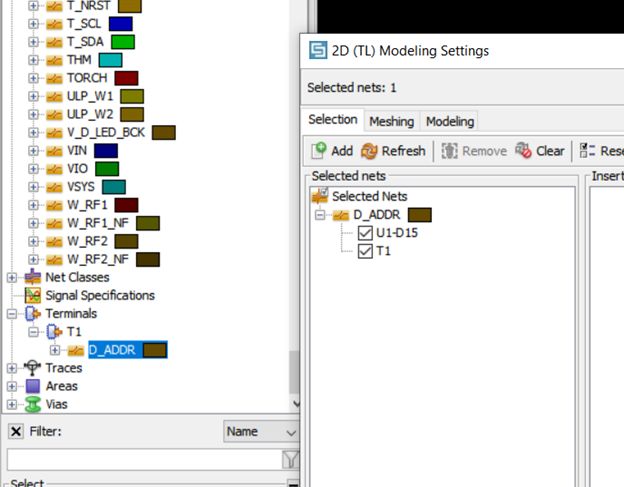

接下來2DTL建模,Home->2D(TL)，選擇D_ADDR線路，然后Add。

兩個端口都已檢測到，一邊為原有U1-D15，一邊為新添加T1.  點擊Start modeling直接用默認設置建模。建模前可以先點擊Startmeshing檢查2DTL網格分割和參考地平面，還可檢查modeling建模參數，如頻率范圍，建模精度，附近浮動nets接地與否。

Step3 S參數仿真

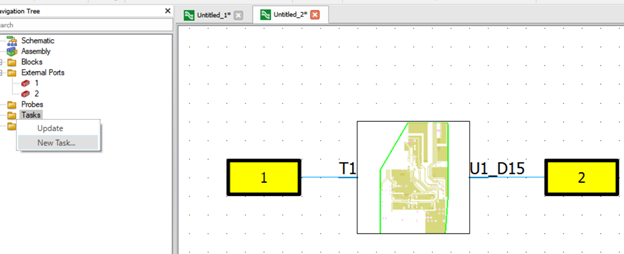

切換到schematic，兩針腳建模后自動生成，在兩針腳添加端口，然后添加NewTask，S-parametertask。

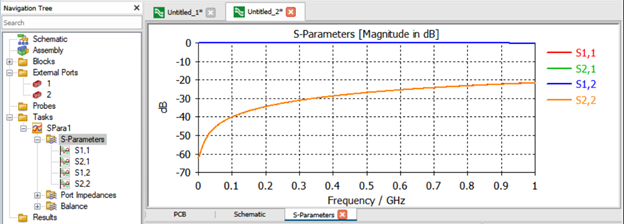

在更新（Update）以上新建的任務Task、Spara1后，便得到S參數。
