使用CST進行PCB熱仿真實踐（3）- 交流熱源(EM loss)+直流熱源(IR drop)+元件熱源
這期我們繼續介紹PCB熱仿真，之前的案例已經介紹了元件熱源和直流熱源，以及PCB簡化。PCB上的熱源有三種：元件功率散熱，DC直流損耗熱轉換，AC交流損耗熱轉換。本期看第三種情況，如何從AC損耗仿真（三維電磁）轉換去熱仿真。
現在我們考慮最復雜情況，元件熱源+直流熱源+交流熱源。在之前介紹過的IR drop流程基礎上，我們繼續從PCB工作室文檔出發，用MWS工作室進行三維仿真，將AC信號核心頻率的功損計算出來，加到熱仿真中。
Step 1. EM loss 仿真

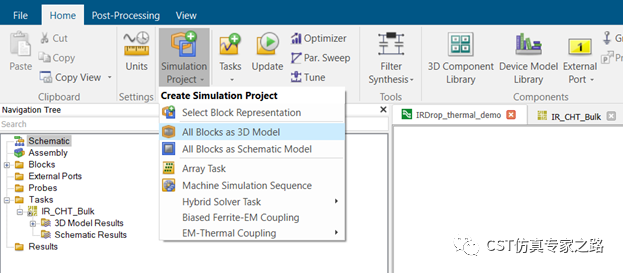

這里我們可以將PCB導出至獨立項目文件，

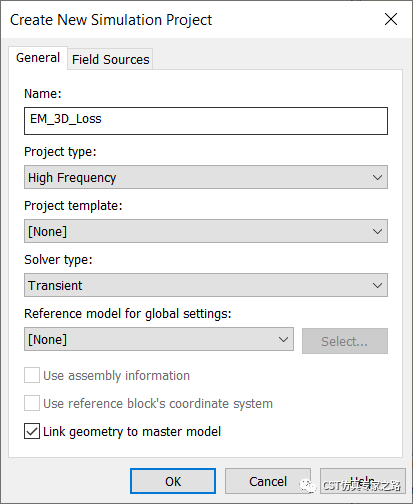

也可以繼續生成PCB工作室的子項目，這里我們演示繼續子項目。
生成三維仿真項目后，可進入EDA設置對話框，選擇部分PCB和線路，添加端口等等。這里我們忽略。

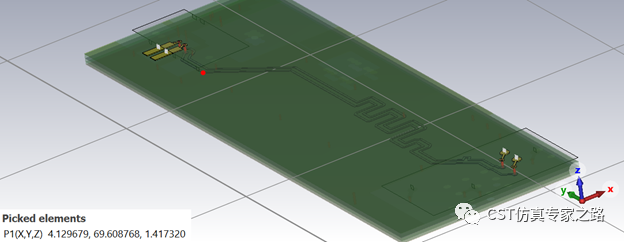

用選點功能可以測量一下走線的位置，比如這里Z=1.41，方便我們等下進行熱源驗證。

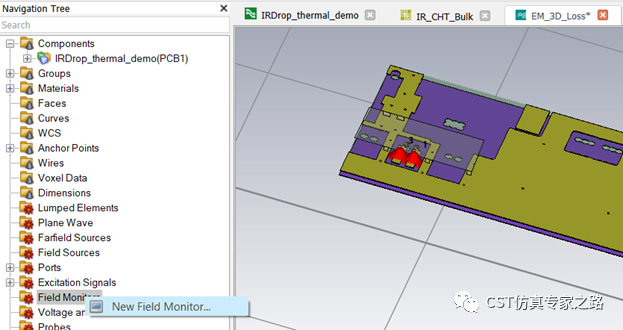

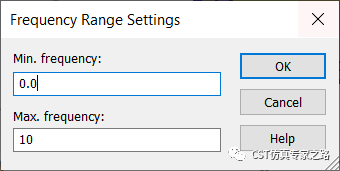

對于EMloss的計算，需要添加功耗監視器，主加主頻率，選加諧振頻率。這里我們添加三個頻率作為演示。

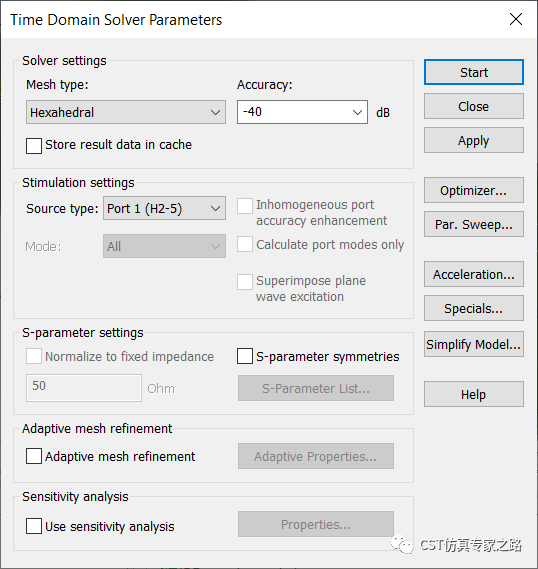

求解器中，我們先以一個端口的激勵為例，默認0.5W（rms），開始仿真，得到端口1激勵的功耗。

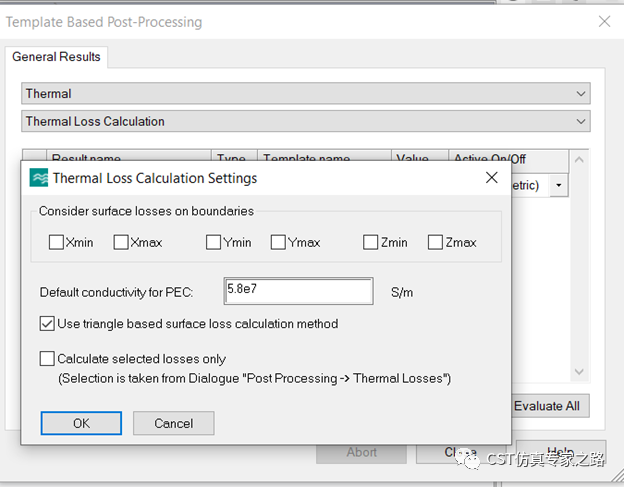

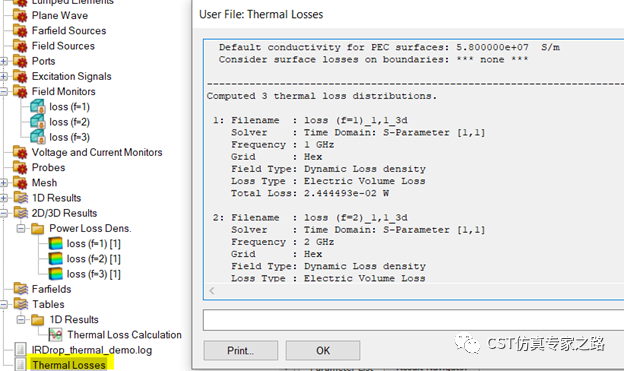

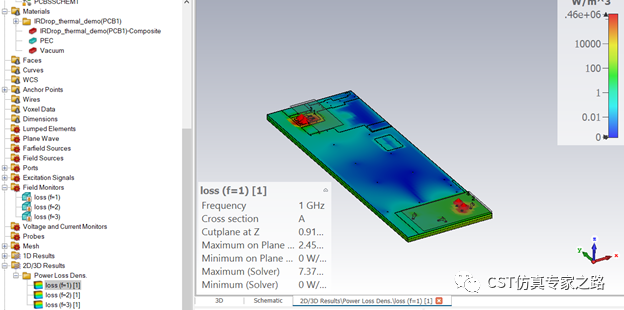

為了熱仿真，添加一個后處理提前熱損耗，evaluate過后，可查看功耗總結。
Step 2. Thermal仿真導入EM loss

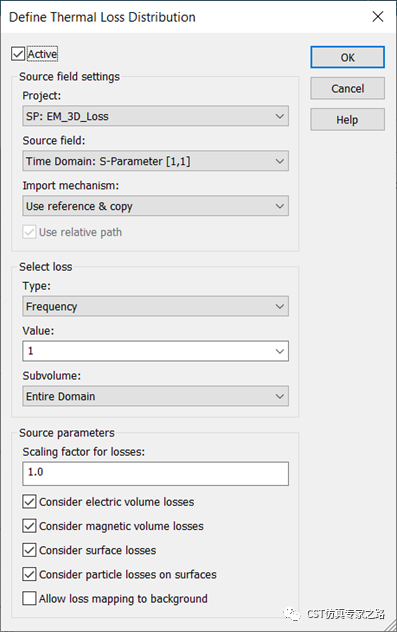

下面進行熱仿真，我們可以復制之前的熱仿真子項目，重命名加個AC后綴，這樣可以利用之前元件熱源和直流熱源，我們只需要把EM_3D_Loss這個子項目中的功損加進來作為第三類熱源。
可對熱源重命名，方便區分。開始熱仿真，設置和過程略。

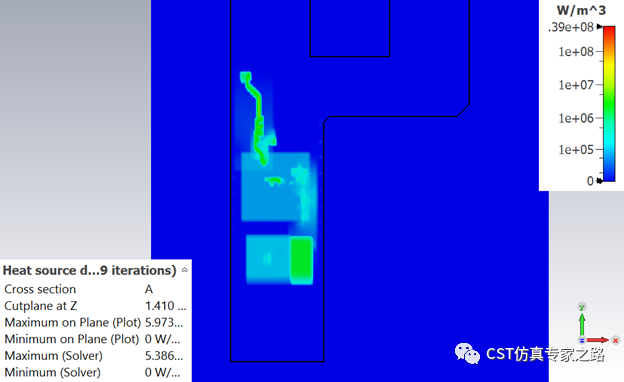

仿真結束后查看結果，比如熱源密度分布，取Z=1.41處，可清晰看到傳輸線上信號能量帶來的功損。信號線靠近上表面，因此部分元件（芯片）的熱源也可見。

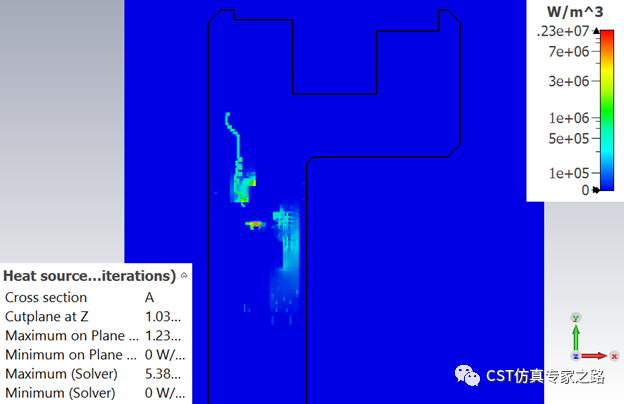

在Z=1.03處，也就是之前IR drop的電源平面上，可見熱源分布是合并狀態。

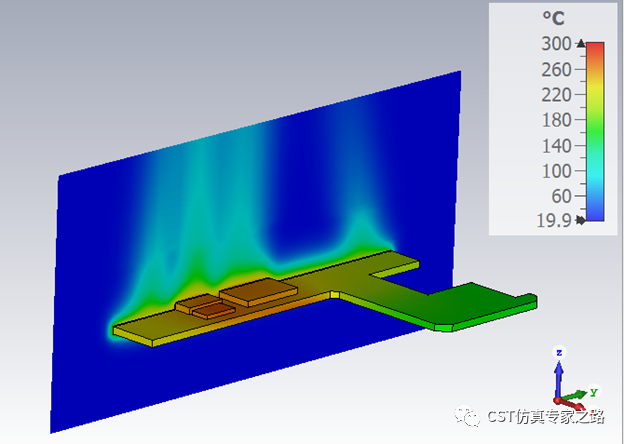

由于之前計算的EMloss是e-2W級別，相比元件的熱源功率太小，溫度和之前仿真差別較小。
其實仔細看的話會發現這里的AC EM loss只考慮了volume loss，就是介質的損耗；如果要加上金屬表面的損耗，需要H監視器，不過surface loss也很小，e-3W級別，影響不大。當然實際仿真中要考慮實際的信號功率。
除了觀察溫度分布，通過后處理evaluate field in arbitrary coordinates 可以具體看某個點或線或面的溫度，更直觀準確，這里就不介紹了。
小結：
在做PCB熱仿真之前，先要搞清楚需要仿真的熱源。三類熱源可疊加。
1. 元件熱源：直接在EDA導入對話框中定義功率，或IR drop結果獲得；heat source形式，主要熱源。
2. 直流熱源：IR drop仿真獲得，選中special中的導出選項，field source形式，可放大縮小。
3. 交流熱源：三維電磁仿真獲得，功耗監視器加熱損后處理，field source形式，可放大縮小。
